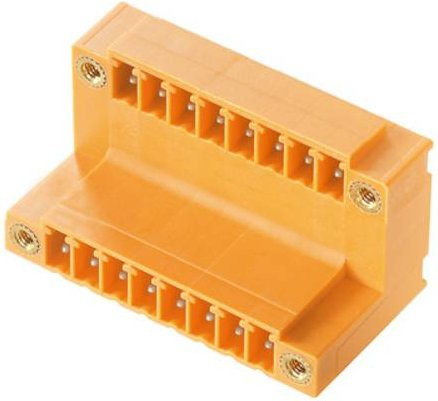

Die hochwertige Doppelstock-Stiftleiste von Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen im Bereich der Leiterplattenverbindung. Durch das intelligente Design ermöglicht dieser Steckverbinder den Einsatz von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf deiner Platine spart. Dank der speziellen Konstruktion für den Wellenlötprozess lassen sich beide Ebenen in einem einzigen Arbeitsgang verarbeiten, was deine Produktionsabläufe optimiert und Zeit spart.

Dieser Leiterplattensteckverbinder zeichnet sich durch eine praktische 90°-Abgangsrichtung aus, wodurch die Anschlüsse liegend ausgeführt werden. Die zwei versetzten Ebenen garantieren dir einen freien und ungehinderten Zugang zu jeder einzelnen Reihe, was die Montage und Wartung erheblich erleichtert. Mit einem Rastermaß von 3,81 mm ist die Stiftleiste zudem vollkommen layout-kompatibel zu gängigen Steckverbindern, sodass eine nahtlose Integration in bestehende Systeme gewährleistet ist.

Die technische Ausstattung überzeugt durch Zuverlässigkeit und Präzision. Die verzinnten Anschlüsse mit einer Lötstiftlänge von 3,2 mm sorgen für eine optimale Leitfähigkeit und eine dauerhaft stabile Verbindung. Mit einer Polzahl von 12 und der auffälligen orangefarbenen Gestaltung ist die Komponente nicht nur funktional, sondern auch leicht in komplexen Schaltungen zu identifizieren. Zudem bietet das Gehäuse integrierten Platz für Beschriftungen und eine individuelle Kodierung, um die Fehlerquote bei der Installation zu minimieren.

Die elektrische Belastbarkeit ist auf hohe Standards ausgelegt, wobei der Steckverbinder eine Spannung von bis zu 320 V (IEC) bzw. 300 V (UL) sowie eine Stromstärke von 17,5 A (IEC) bzw. 10 A (UL) bewältigt. Ob für industrielle Anwendungen oder komplexe Elektronikprojekte – diese Stiftleiste ist ein essenzieller Baustein für professionelle Schaltungen.
