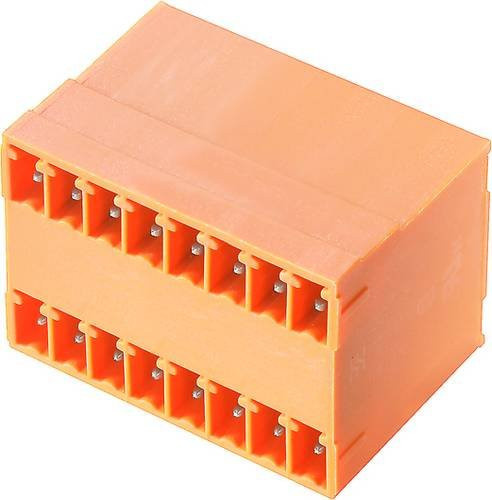

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen im Bereich der Leiterplattenverbindung. Durch das intelligente Design ermöglicht dieser Leiterplattensteckverbinder den Einsatz von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf deiner Platine spart. Dank der speziellen Konstruktion für den Wellenlötprozess lassen sich die Anschlüsse in einem einzigen Arbeitsgang realisieren, was deine Produktionsabläufe optimiert.

Dieser Steckverbinder zeichnet sich durch eine 90° Abgangsrichtung aus, wodurch die Anschlüsse liegend positioniert werden. Dies gewährleistet einen frontplattenschlüssigen Zugang und sorgt für eine strukturierte Kabelführung. Mit einer Polzahl von 26 und einem präzisen Raster von 3,81 mm ist das Bauteil layoutkompatibel zu gängigen Steckverbindern und lässt sich somit nahtlos in bestehende Systeme integrieren. Die orange Farbgebung der seitlich geschlossenen Stiftleiste sorgt zudem für eine gute visuelle Orientierung bei der Montage.

Für maximale Zuverlässigkeit und Langlebigkeit ist die Stiftleiste mit einem hochwertigen Lötanschluss ausgestattet, wobei die Lötstifte eine Länge von 3,2 mm aufweisen und verzinnt sind. Die technische Leistungsfähigkeit wird durch eine Spannungsfestigkeit von bis zu 320 V (IEC) sowie eine Strombelastbarkeit von 17,5 A (IEC) unterstrichen. Um Fehler bei der Bestückung zu vermeiden, bietet das Bauteil zudem praktischen Platz für Beschriftungen und Kodierungen, was die Sicherheit und Wartbarkeit deiner Elektronikprojekte deutlich erhöht.
