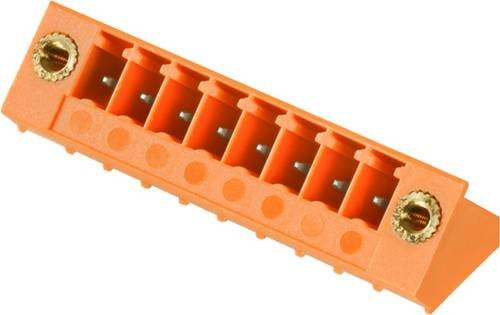

Die hochwertige Stiftleiste der Marke Weidmüller bietet dir eine präzise Lösung für anspruchsvolle Anforderungen im Bereich der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder zeichnet sich durch eine besondere 135°-Abgangsrichtung aus. Dieser Winkel wird zwischen der Steckrichtung und dem Lötpin definiert und ermöglicht eine schräge Abgangsrichtung von 45° zur Leiterplatte, was dir eine deutlich größere Gestaltungsfreiheit beim Baugruppen- und Gerätedesign eröffnet.

Durch die intelligente Bauweise der SC-Serie erzielst du eine hohe Packungsdichte, besonders wenn du mehrere Stiftleisten parallel zu einem Steckerfeld anordnest. Dies erleichtert dir den Zugang zu den Anschlüssen und optimiert den Platzbedarf auf deiner Platine. Der Steckverbinder ist in einem auffälligen Orange gehalten und verfügt über einen zuverlässigen Lötanschluss mit einer Lötstiftlänge von 3,2 mm. Die verzinnten Kontakte garantieren dabei eine exzellente Leitfähigkeit und Langlebigkeit.

Mit einem Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen und bietet zudem praktischen Platz für die Bedruckung oder Kodierung. Die technischen Spezifikationen unterstreichen die Leistungsfähigkeit des Produkts: Er ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 17,5 A (IEC) bzw. 10 A (UL). Mit einer Polzahl von 7 ist dieses Bauteil ideal für kompakte und effiziente elektrische Verbindungen in professionellen Anwendungen geeignet.
