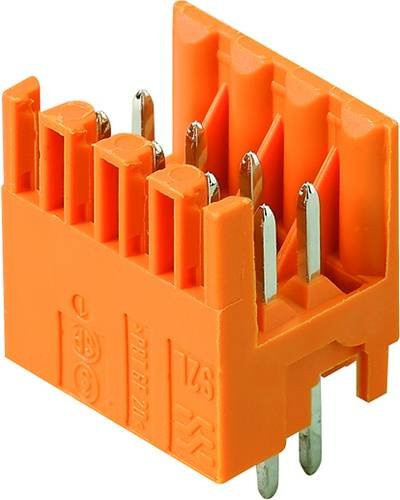

Der LP Verbinder B2L/S2L von Weidmüller stellt eine hochpräzise Lösung für anspruchsvolle elektrische Anwendungen dar. Als flexibler Leiterplattenverbinder bietet dieses Bauteil eine zuverlässige Verbindung in der Elektronikfertigung. Das Modell vom Typ S2L-SMT3.5/12/180GSN zeichnet sich durch eine effiziente Bauweise aus, die speziell für die Integration auf Leiterplatten entwickelt wurde.

Dieser Steckverbinder verfügt über 12 Pole, die in zwei Reihen angeordnet sind, um eine optimale Platznutzung zu gewährleisten. Mit einem präzisen Rastermaß von 3,5 mm ermöglicht der Verbinder eine exakte Montage. Die Kontaktausführung erfolgt als Stift mit einer Zinnbeschichtung, was für eine hervorragende Leitfähigkeit und Langlebigkeit sorgt. Durch den THR-Anschluss ist das Bauteil ideal für moderne automatisierte Lötprozesse geeignet.

Die Konstruktion des Gehäuses basiert auf einem hochwertigen Isolierkörper aus Flüssigkristallpolymer, der eine hohe thermische Stabilität aufweist. Mit einer Brennbarkeitsklasse nach UL 94 von V0 erfüllt das Produkt strenge Sicherheitsstandards. Das Gehäuse ist in klassischem Schwarz gehalten und ist für einen weiten Temperaturbereich von -50 bis 100 °C ausgelegt. Die vertikale Ausrichtung der Kontakte mit einem Winkel von 90° erleichtert die Leiterplattenmontage erheblich.

Dank der robusten Materialwahl und der technischen Spezifikationen, wie einer Bemessungsspannung von 125 V und einem Bemessungsstrom von 9 A, ist dieser Leiterplattenverbinder eine erstklassige Wahl für industrielle Anwendungen, bei denen es auf Präzision und Zuverlässigkeit ankommt.
