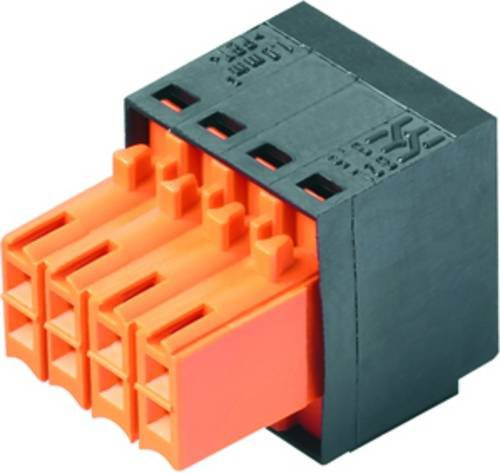

Mit dem Weidmüller Leiterplattensteckverbinder sicherst du dir eine hochpräzise Lösung für deine elektrischen Verbindungen auf Leiterplatten. Dieser hochwertige Buchsenstecker zeichnet sich durch eine Polzahl von 18 aus und ist speziell für Anwendungen mit einem Rastermaß von 3,50 mm konzipiert. Die auffällige Farbe in Orange sorgt nicht nur für eine einfache Identifizierung in komplexen Schaltungen, sondern unterstreicht auch die professionelle Qualität der Komponente.

Ein besonderes technisches Highlight ist die integrierte Querverbindung innerhalb der Buchsenleiste. Diese ermöglicht dir ein unterbrechungsfreies Weiterleiten des Potentials direkt zwischen den Polen der übereinanderliegenden Reihen. Dank dieser vertikalen Anordnung bleibt die volle Strombelastbarkeit des maximal anschließbaren Leiterquerschnitts jederzeit gewährleistet, was die Effizienz deiner Schaltung deutlich steigert. Ein deutlicher Markierungsaufdruck erleichtert zudem die Orientierung und Montage während des Betriebs.

Die technische Umsetzung erfolgt über eine moderne Zugfedertechnik mit gerader Abgangsrichtung, die für eine dauerhaft stabile und vibrationssichere Verbindung sorgt. Der Klemmbereich ist optimal auf Leiterquerschnitte von 0,20 bis 1,0 mm² (IEC) bzw. 28 bis 18 AWG (UL) abgestimmt. Mit einer Bemessung von 80 V (IEC) / 150 V (UL) und einer Stromstärke von bis zu 10 A (IEC/UL) bietet dieser Leiterplattenanschluss eine zuverlässige Performance für anspruchsvolle industrielle Anforderungen. Die Bauform mit einem Winkel von 180° ermöglicht eine platzsparende und strukturierte Integration in deine Hardware-Designs.
