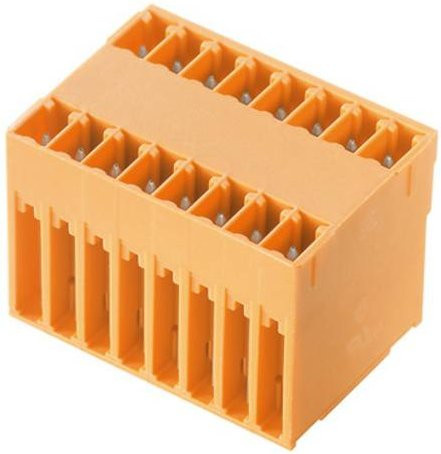

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt, wodurch du zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang realisieren kannst. Durch das intelligente Design ermöglicht der Steckverbinder eine optimale Platzersparnis auf deiner Leiterplatte, ohne dabei Kompromisse bei der Funktionalität einzugehen.

Die Konstruktion zeichnet sich durch eine Abgangsrichtung von 180° aus, was eine stehende Montage ermöglicht. Dank der seitlich geschlossenen Bauweise und der Anordnung der Anschlüsse in einer Ebene ist ein frontplattenschlüssiger Zugang gewährleistet. Mit einer Polzahl von 30 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder zudem layoutkompatibel zu gängigen Systemen. Die orange Farbgebung sorgt nicht nur für eine klare optische Unterscheidung, sondern unterstützt auch die Übersichtlichkeit bei der Montage.

Für eine zuverlässige Signalübertragung sind die Kontakte hochwertig verzinnt, wobei die Lötstiftlänge exakt 3,2 mm beträgt. Der Lötanschluss ist robust ausgelegt und hält Belastungen von bis zu 17,5 A (IEC) stand. Um die Fehlerquote bei der Bestückung zu minimieren, bietet das Bauteil integrierten Platz für Beschriftungen und Kodierung. Mit einer Spannungsfestigkeit von bis zu 320 V (IEC) ist dieser Steckverbinder eine technisch ausgereifte Komponente für deine professionellen Elektronikprojekte.
