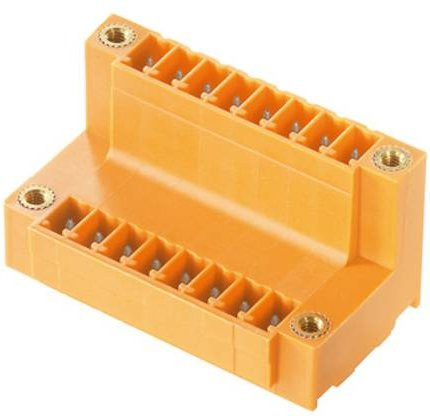

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt und ermöglicht die Nutzung von zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang. Durch das intelligente Design der SCDV-Serie sparst du wertvollen Platz auf deiner Leiterplatte und optimierst gleichzeitig deine Produktionsabläufe.

Die Konstruktion zeichnet sich durch eine Abgangsrichtung von 180° aus, wodurch die Anschlüsse stehend positioniert werden. Die Anordnung der Anschlüsse erfolgt in zwei versetzten Ebenen, was dir einen freien Zugang zu jeder einzelnen Reihe ermöglicht. Mit einer Polzahl von 28 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen. Die auffällige orange Farbe erleichtert zudem die visuelle Identifikation der Komponenten im laufenden Betrieb.

Für eine zuverlässige Signalübertragung ist die Stiftleiste mit einem hochwertigen Lötanschluss ausgestattet, wobei die Lötstifte eine Länge von 3,2 mm aufweisen und verzinnt sind. Technische Parameter wie eine Spannung von bis zu 320 V (IEC) und eine Stromstärke von 17,5 A (IEC) unterstreichen die Leistungsfähigkeit dieses Bauteils. Zudem bietet das Gehäuse integrierten Platz für Beschriftungen und eine einfache Kodierung, sodass du eine fehlerfreie Zuordnung der Verbindungen sicherstellen kannst.
