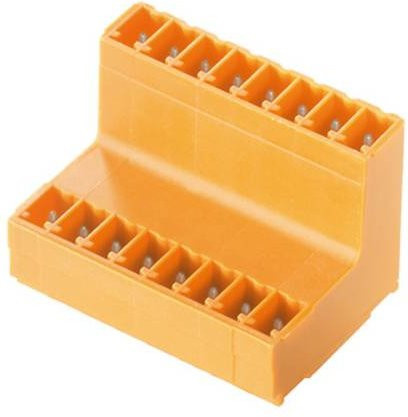

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen im Bereich der Leiterplattenverbindung. Durch das intelligente Design ermöglicht dieser Steckverbinder den Einsatz von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf deiner Platine spart. Dank der speziellen Konstruktion für den Wellenlötprozess lassen sich beide Ebenen in einem einzigen Arbeitsgang verarbeiten, was deine Produktionsabläufe optimiert.

Dieser Leiterplattensteckverbinder zeichnet sich durch eine praktische 180°-Abgangsrichtung aus, wodurch die Anschlüsse stehend positioniert werden. Die zwei versetzten Ebenen der Anschlüsse gewährleisten zudem einen freien Zugang zu jeder einzelnen Reihe, was die Montage und Wartung erheblich erleichtert. Mit einem Rastermaß von 3,81 mm ist das Bauteil zudem layout-kompatibel zu gängigen Steckverbindern und lässt sich somit nahtlos in bestehende Systeme integrieren.

Die funktionale Gestaltung umfasst zudem integrierte Möglichkeiten für die Beschriftung und Kodierung, sodass eine eindeutige Zuordnung der Kontakte jederzeit sichergestellt ist. Die orangefarbene Ausführung sorgt für eine gute visuelle Identifikation der Komponenten. Technisch überzeugt die Stiftleiste durch ihre verzinnten Lötanschlüsse mit einer Lötstiftlänge von 3,2 mm und ist für Spannungen bis zu 320 V (IEC) sowie Ströme bis zu 17,5 A (IEC) ausgelegt. Mit einer Polzahl von 10 bietet dieses Bauteil eine zuverlässige und präzise Verbindung für deine elektronischen Projekte.
