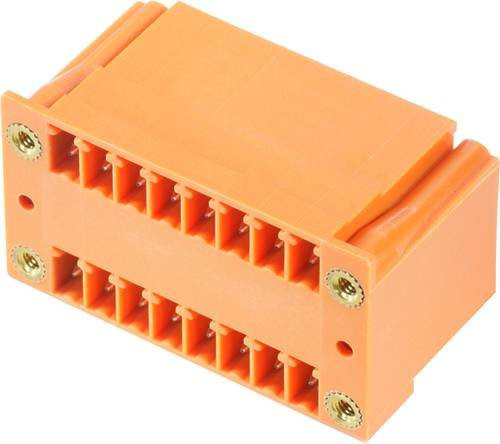

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen im Bereich der Leiterplattenverbindung. Durch das intelligente Design ermöglicht dieser Leiterplattensteckverbinder die Nutzung von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf deiner Platine spart. Dank der speziellen Konstruktion für den Wellenlötprozess lassen sich die Komponenten in einem einzigen Arbeitsgang zuverlässig montieren, was deine Produktionsabläufe optimiert.

Dieser Steckverbinder zeichnet sich durch eine praktische Abgangsrichtung von 90° aus, wodurch die Anschlüsse liegend positioniert werden. Dies ermöglicht einen frontplattenschlüssigen Zugang und sorgt für eine strukturierte Kabelführung. Mit einem präzisen Rastermaß von 3,81 mm ist das Bauteil zudem layoutkompatibel zu gängigen Steckverbindern. Die auffällige orange Farbe erleichtert nicht nur die visuelle Identifikation, sondern unterstreicht auch die professionelle Qualität der Komponenten.

Für maximale Sicherheit und Flexibilität bietet die Stiftleiste integrierten Platz für Beschriftungen und eine individuelle Kodierung. Die verzinnten Anschlüsse mit einer Lötstiftlänge von 3,2 mm garantieren eine exzellente Leitfähigkeit und eine dauerhaft stabile Verbindung. Mit einer Polzahl von 20 ist dieser Lötanschluss ideal für komplexe Schaltungen ausgelegt, die eine hohe Zuverlässigkeit bei Spannungen bis zu 320 V (IEC) und Strömen bis zu 17,5 A (IEC) erfordern.
