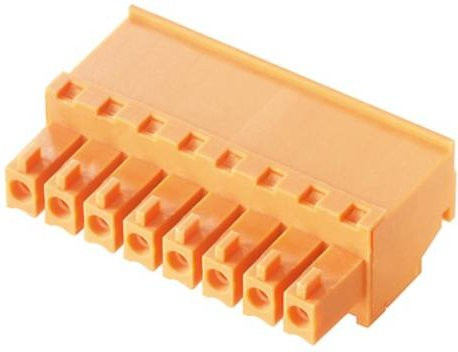

Dieser hochwertige Leiterplattensteckverbinder der Marke Weidmüller bietet eine präzise Lösung für anspruchsvolle elektrische Verbindungen auf Leiterplatten. Die Buchsenleiste überzeugt durch einen effizienten Schraubanschluss in Zugbügeltechnik, der eine sichere und dauerhafte Verbindung der Leiter ermöglicht. Mit einem Rastermaß von 3,81 mm ist dieser Steckverbinder zudem layoutkompatibel zu gängigen Systemen und lässt sich flexibel in bestehende Schaltungen integrieren.

Die funktionale Gestaltung ermöglicht dir eine freie Konfiguration der Anschlussebene. Dank der verfügbaren Abgangsrichtungen kannst du zwischen einer 180°-Ausrichtung, einer 90°-Ausrichtung oder einer 270°-Leiterführung wählen, um die Leitungen optimal zu platzieren. Für unterschiedliche mechanische Anforderungen stehen drei verschiedene Gehäuseformen zur Verfügung: Ein klassisches Standardgehäuse ohne Flansch, eine Variante mit Schraubflansch oder die Option mit dem patentierten Weidmüller Löseriegel. Letzterer garantiert dir ein werkzeugloses und belastungsloses Verriegeln sowie Trennen der Verbindung.

Das Bauteil ist in einem auffälligen Orange gehalten und für einen Klemmbereich von 0,20 bis 1,5 mm² ausgelegt. Technische Spezifikationen wie eine Bemessungsspannung von bis zu 250 V (IEC) und eine Stromstärke von 17,5 A (IEC) unterstreichen die Leistungsfähigkeit dieses Buchsensteckers. Durch die Möglichkeit zur Kodierung und die integrierten Flächen für Bedruckungen bietet dieser Steckverbinder maximale Sicherheit und Übersichtlichkeit bei der Installation in komplexen elektronischen Baugruppen.
