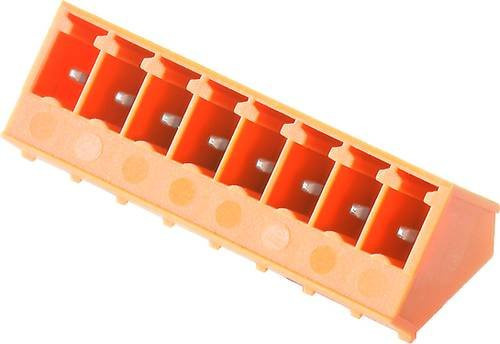

Mit dem Weidmüller Leiterplattensteckverbinder erhältst du eine hochpräzise Lösung für deine anspruchsvollen Elektronikprojekte. Diese Stiftleiste zeichnet sich durch eine spezielle 135°-Abgangsrichtung aus, die eine schräge Anordnung zur Leiterplatte ermöglicht. Dieser Winkel zwischen der Steckrichtung und dem Lötpin bietet dir eine enorme Gestaltungsfreiheit beim Baugruppen- und Gerätedesign, da er Platz für komplexe Komponenten schafft.

Das Gehäuse ist in einem auffälligen Orange gehalten und verfügt über eine seitliche Schließung, was für zusätzliche Stabilität und ein anwendungsgerechtes Design sorgt. Dank der kompakten Bauweise und der Möglichkeit, mehrere Stiftleisten parallel zu einem Steckerfeld anzuordnen, erzielst du eine hohe Packungsdichte bei gleichzeitig einfachem Zugang zu den Anschlüssen. Der Lötanschluss ist zudem verzinnt, um eine optimale Leitfähigkeit und Lötqualität zu gewährleisten.

Technische Details wie der Rastermaß von 3,81 mm machen diesen Steckverbinder layout-kompatibel zu gängigen Systemen. Er bietet ausreichend Platz für eine individuelle Bedruckung oder Kodierung, was die Fehlervermeidung in der Montage erleichtert. Mit einer Polzahl von 15 und einer Lötstiftlänge von 3,2 mm ist dieser elektrische Steckverbinder für den professionellen Einsatz konzipiert. Er ist für Spannungen von bis zu 320 V (IEC) ausgelegt und bewältigt Ströme von 17,5 A (IEC), was ihn zu einer zuverlässigen Komponente für deine Schaltungstechnik macht.
