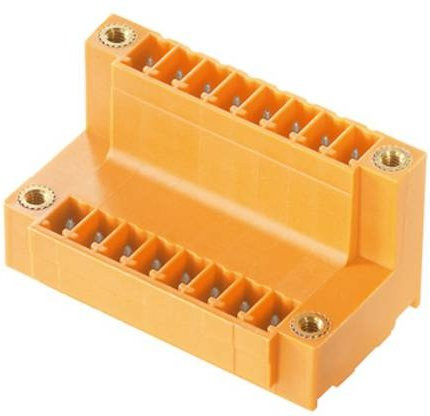

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt und ermöglicht die Nutzung von zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang. Durch das intelligente Design der SCDV-Serie sparst du wertvollen Platz auf deiner Leiterplatte und optimierst gleichzeitig deine Produktionsabläufe.

Die Konstruktion zeichnet sich durch eine Abgangsrichtung von 180° aus, wodurch die Anschlüsse stehend positioniert werden. Dank der Anordnung in zwei versetzten Ebenen ist ein freier Zugang zu jeder einzelnen Reihe jederzeit gewährleistet. Mit einer Polzahl von 16 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen. Die orangefarbene Ausführung sorgt nicht nur für eine klare optische Unterscheidung, sondern unterstützt auch die Übersichtlichkeit in komplexen Schaltungen.

Für eine zuverlässige Signalübertragung ist der Lötanschluss verzinnt und verfügt über eine Lötstiftlänge von 3,2 mm. Die robuste Bauweise hält Spannungen von bis zu 320 V (IEC) stand und ist für Ströme von 17,5 A (IEC) ausgelegt. Ein praktisches Detail ist der integrierte Platz für Beschriftungen und Kodierungen, der dir eine fehlerfreie Identifizierung der Kontakte ermöglicht. Dieser Steckverbinder vereint technische Präzision mit hoher Funktionalität für professionelle Anwendungen.
