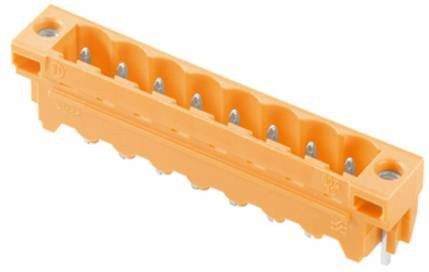

Die hochwertige Stiftleiste von Weidmüller bietet eine zuverlässige Lösung für anspruchsvolle elektrische Verbindungen auf Leiterplatten. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt und zeichnet sich durch eine optimierte Bauweise mit gerader Abgangsrichtung aus. Gefertigt aus robustem, glasfaserverstärktem Kunststoff, gewährleistet das Bauteil eine hohe Stabilität und Langlebigkeit in technischen Anwendungen.

Ein besonderes Merkmal dieser Variante ist der integrierte Lötflansch. Dieser ermöglicht eine direkte Verschraubung mit dem entsprechenden Gegenstück oder der Leiterplatte, wodurch eine zusätzliche mechanische Befestigung an der Platine überflüssig wird. Durch diese Konstruktion werden die empfindlichen Lötstellen effektiv vor mechanischem Stress geschützt, was die Zuverlässigkeit Ihrer elektronischen Baugruppen signifikant erhöht. Die verzinnten Anschlüsse sorgen zudem für eine exzellente Leitfähigkeit und eine optimale Verbindung während des Lötens.

Mit einem präzisen Rastermaß von 5,08 mm und einer Polzahl von 15 passt sich dieser Steckverbinder ideal in standardisierte Schaltungen ein. Die auffällige orange Farbe erleichtert die Identifikation und Handhabung bei der Montage. Die Lötstiftlänge beträgt 3,2 mm, wobei der Anschlusswinkel bei 180 ° liegt. Ob für die manuelle Kodierung oder die Nutzung bereits vorkodierter Modelle – dieser Leiterplattensteckverbinder bietet dir die nötige Flexibilität für deine individuellen Anforderungen in der Elektronikfertigung.
