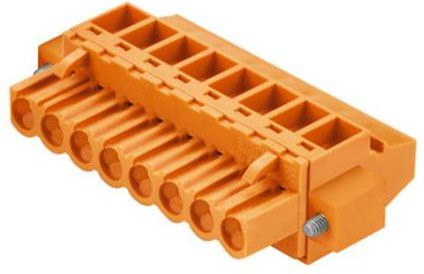

Dieser hochwertige Leiterplattensteckverbinder von Weidmüller bietet eine zuverlässige Lösung für anspruchsvolle elektrische Verbindungen in der Elektronikfertigung. Der Buchsenstecker überzeugt durch seine präzise Verarbeitung und ist speziell für die effiziente Anbindung von Leitern konzipiert. Dank der praktischen Zugbügelanschlusstechnik lässt sich der Anschluss schnell und sicher durchführen, was die Montagezeiten in der Anwendung deutlich reduziert.

Das Bauteil zeichnet sich durch eine 90°-Abgangsrichtung aus, wodurch eine platzsparende, rechtwinklige Kabelführung ermöglicht wird. Mit einer Polzahl von 9 und einem Rastermaß von 5,08 mm ist dieser Steckverbinder ideal für standardisierte Leiterplattenlayouts geeignet. Die auffällige Farbe in Orange erleichtert zudem die visuelle Identifikation der Anschlüsse innerhalb komplexer Schaltungen.

Für maximale Sicherheit und Flexibilität bietet der Steckverbinder integrierte Funktionen wie einen Leiteruntersteckschutz sowie eine integrierte Plus/Minus-Schraube. Die Möglichkeit zur Kodierung und die Vorbereitung für Beschriftungen sorgen für eine fehlerfreie Installation und eine klare Organisation. Die Befestigung kann je nach Anforderung flexibel mittels Flansch oder eines Löserriegels realisiert werden.

Technische Details unterstreichen die Leistungsfähigkeit dieses Komponentenmodells: Der Klemmbereich umfasst Querschnitte von 0,2 bis 2,5 mm² (IEC) bzw. 26-12 AWG (UL). Mit einer Bemessung von bis zu 400 V (IEC) und einer Stromstärke von 15 A (IEC) ist dieser Schraubanschluss für eine Vielzahl von industriellen und technischen Anwendungen bestens gerüstet.
