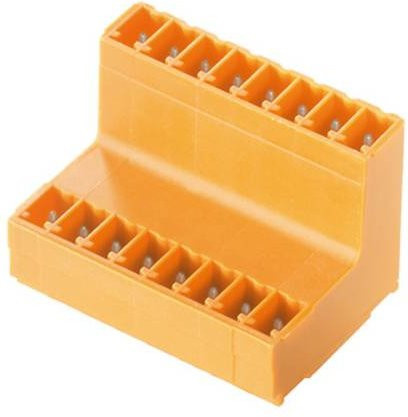

Die Doppelstock-Stiftleiste SCDV von Weidmüller stellt eine hocheffiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung dar. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt, um durch die Nutzung von zwei Schnittstellen auf derselben Grundfläche eine maximale Platzersparnis auf deiner Leiterplatte zu ermöglichen. Dank der Anordnung in zwei versetzten Ebenen bleibt der Zugang zu jeder Reihe jederzeit frei, was die Montage und Wartung erheblich erleichtert.

Mit einer Polzahl von 22 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen und lässt sich nahtlos in bestehende Designs integrieren. Die orange Farbgebung sorgt nicht nur für eine klare optische Unterscheidung, sondern unterstützt auch die Identifikation der Komponenten im laufenden Betrieb. Die seitliche Schließung und die verzinnte Ausführung der Lötanschlüsse garantieren eine dauerhaft stabile und zuverlässige Verbindung.

Die technische Leistungsfähigkeit zeigt sich in der Auslegung für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) sowie einer Strombelastbarkeit von 17,5 A (IEC) bzw. 10 A (UL). Die Abgangsrichtung von 180° (stehend) in Kombination mit einer Lötstiftlänge von 3,2 mm ermöglicht eine präzise vertikale Bestückung. Zudem bietet das Design integrierten Platz für Beschriftungen und eine Kodierung, wodurch Fehlverbindungen effektiv vermieden werden können. Dieser Steckverbinder vereint Funktionalität mit hoher Prozesssicherheit für deine industriellen Anwendungen.
