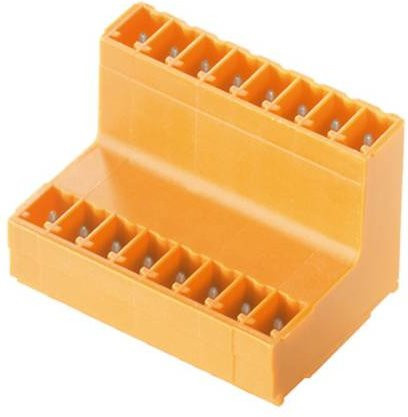

Die Doppelstock-Stiftleiste SCDV von Weidmüller stellt eine hocheffiziente Lösung für anspruchsvolle Anforderungen im Bereich der Leiterplattenverbindung dar. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt, um durch die Nutzung von zwei Schnittstellen auf derselben Grundfläche eine maximale Platzersparnis zu erzielen. Dank der Anordnung in zwei versetzten Ebenen ermöglicht das Bauteil einen freien Zugang zu jeder einzelnen Reihe, was die Montage und Wartung erheblich erleichtert.

Mit einer Polzahl von 26 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen. Die orange Farbgebung sorgt nicht nur für eine klare optische Unterscheidung in der technischen Umgebung, sondern unterstreicht auch die professionelle Qualität der Komponenten. Die seitlich geschlossene Bauweise und der zuverlässige Lötanschluss garantieren eine stabile und dauerhafte Verbindung auf Ihrer Platine. Durch die verzinnten Kontakte wird zudem eine optimale Leitfähigkeit sichergestellt.

Die technische Leistungsfähigkeit zeigt sich in den spezifizierten Werten: Der Steckverbinder ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 17,5 A (IEC) bzw. 10 A (UL). Die Abgangsrichtung von 180° (stehend) sowie die Lötstiftlänge von 3,2 mm ermöglichen eine präzise Integration in Ihre Schaltung. Für eine fehlerfreie Identifikation bietet das Design zudem integrierten Platz für Beschriftungen und Kodierung, sodass Sie Ihre technischen Systeme stets übersichtlich und sicher organisieren können.
