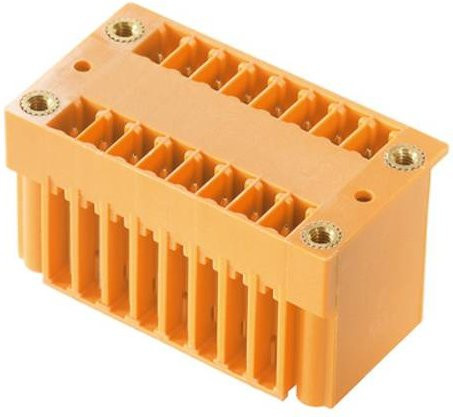

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen im Bereich der Leiterplattenverbindung. Durch das intelligente Design ermöglicht dieser Leiterplattensteckverbinder den Einsatz von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf deiner Platine spart. Dank der speziellen Bauweise ist das Bauteil ideal für den Wellenlötprozess optimiert, wodurch du zwei Anschlüsse in einem einzigen Arbeitsgang sicher verbinden kannst.

Dieser Steckverbinder zeichnet sich durch eine Abgangsrichtung von 180 ° aus, was einer stehenden Ausrichtung entspricht. Die Anschlüsse sind in einer Ebene angeordnet und ermöglichen einen frontplattenschlüssigen Zugang, was die Montage und Wartung erheblich erleichtert. Mit einem Rastermaß von 3,81 mm ist die Stiftleiste zudem layoutkompatibel zu gängigen Steckverbindern und lässt sich somit nahtlos in bestehende Systeme integrieren. Die auffällige orange Farbe hilft dir dabei, die Komponenten auf der Platine schnell zu identifizieren.

Für maximale Zuverlässigkeit sorgt der hochwertige Lötanschluss mit einer Lötstiftlänge von 3,2 mm. Die verzinnten Kontakte gewährleisten eine exzellente Leitfähigkeit und Langlebigkeit. Mit einer Polzahl von 6 und einer robusten Bauweise ist dieses Bauteil für Spannungen bis zu 320 V (IEC) ausgelegt. Um Fehlverbindungen zu vermeiden, bietet die Konstruktion zudem praktischen Platz für individuelle Beschriftungen und Kodierungen, sodass du stets die volle Kontrolle über deine elektrischen Verbindungen behältst.
