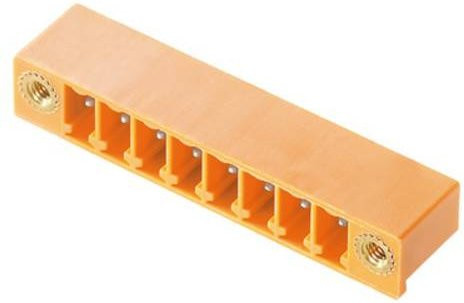

Die hochwertige Stiftleiste von Weidmüller bietet dir eine präzise Lösung für anspruchsvolle Anforderungen im Bereich der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder zeichnet sich durch eine 270°-Abgangsrichtung aus, was bedeutet, dass die Steckrichtung parallel zur Leiterplatte verläuft. Diese besondere Bauweise ermöglicht es dir, Buchsenleisten über Kopf zu stecken, wodurch du eine enorme Gestaltungsfreiheit bei deinem Baugruppen- und Gerätedesign gewinnst. Durch die kompakte Bauweise lässt sich zudem eine hohe Packungsdichte erzielen, was besonders bei der parallelen Anordnung mehrerer Leiterplatten in einem Gehäuse von großem Vorteil ist.

Mit einem Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen und lässt ausreichend Platz für eine einfache Bedruckung oder Kodierung. Die Ausführung in einem auffälligen Orange sorgt nicht nur für eine gute Sichtbarkeit bei der Montage, sondern kennzeichnet das Bauteil auch klar innerhalb deiner Schaltung. Dank der hochwertigen, verzinnten Kontakte wird eine zuverlässige elektrische Verbindung gewährleistet, die den Anforderungen moderner Elektronik gerecht wird.

Die technische Leistungsfähigkeit zeigt sich in der Spannungsfestigkeit von bis zu 320 V (IEC) bzw. 300 V (UL) sowie einer Strombelastbarkeit von 17,5 A (IEC) bzw. 10 A (UL). Mit einer Polzahl von 16 und einer Lötstiftlänge von 3,2 mm ist dieser Lötanschluss ideal für die effiziente Integration in deine Projekte geeignet. Ob als geschlossene Variante oder mit Schraubflansch – dieser Steckverbinder unterstützt dich dabei, funktionale und platzsparende Lösungen in deiner Hardware-Entwicklung zu realisieren.
