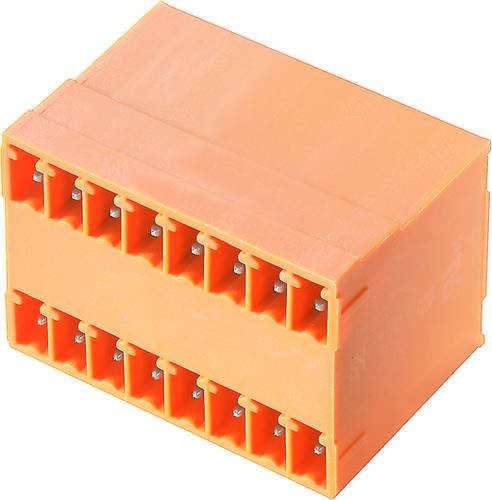

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen im Bereich der Leiterplattenverbindung. Durch das intelligente Design ermöglicht dieser Steckverbinder den Einsatz von zwei Schnittstellen auf derselben Grundfläche, was eine signifikante Platzersparnis auf deiner Platine bewirkt. Dank der speziellen Ausführung ist das Bauteil ideal für den Wellenlötprozess optimiert, sodass du zwei Anschlüsse in einem einzigen Arbeitsgang sicher montieren kannst.

Dieser Leiterplattensteckverbinder zeichnet sich durch eine praktische 90°-Abgangsrichtung aus, die eine liegende Anordnung ermöglicht. Die Anschlüsse sind in einer Ebene konzipiert, was einen frontplattenschlüssigen Zugang erleichtert und die Montageprozesse vereinfacht. Mit einem präzisen Raster von 3,81 mm ist die Stiftleiste zudem layoutkompatibel zu gängigen Steckverbindern, was eine nahtlose Integration in bestehende Systeme garantiert.

Die technische Ausstattung überzeugt durch Zuverlässigkeit und Langlebigkeit. Die verzinnten Lötanschlüsse mit einer Lötstiftlänge von 3,2 mm gewährleisten eine stabile elektrische Verbindung. Mit einer Polzahl von 6 bietet das Bauteil die nötige Konfiguration für deine Schaltungen. Das Gehäuse ist in einem auffälligen Orange gehalten und verfügt über integrierte Möglichkeiten für die Beschriftung sowie eine Kodierung, um Verwechslungen bei der Installation zu vermeiden.

Für maximale Sicherheit im Betrieb ist der Steckverbinder für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und unterstützt Stromstärken von 17,5 A (IEC) bzw. 10 A (UL). Die seitliche Schließung der Stiftleiste sorgt für zusätzliche Stabilität und einen sicheren Sitz während der gesamten Nutzungsdauer.
