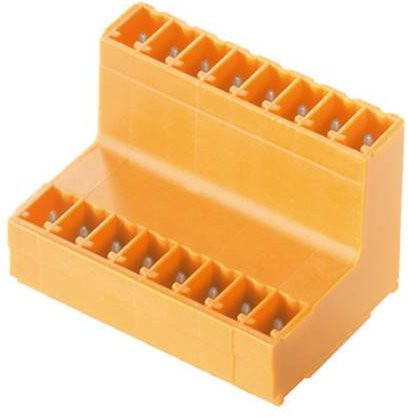

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anwendungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt und ermöglicht die Nutzung von zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang. Durch das intelligente Design der SCDV-Serie sparst du wertvollen Platz auf deiner Leiterplatte und optimierst gleichzeitig deine Produktionsabläufe.

Die Konstruktion zeichnet sich durch eine Abgangsrichtung von 180° aus, wodurch die Anschlüsse stehend positioniert werden. Dank der Anordnung in zwei versetzten Ebenen ist ein freier Zugang zu jeder einzelnen Reihe jederzeit gewährleistet. Der Steckverbinder verfügt über einen Lötanschluss mit einer Lötstiftlänge von 3,2 mm und ist für eine zuverlässige Verbindung verzinnt. Mit einer Polzahl von 24 und einem präzisen Raster von 3,81 mm ist dieses Bauteil layoutkompatibel zu gängigen Steckverbindern gestaltet.

In einem auffälligen Orange gehalten, bietet die Stiftleiste zudem praktische Vorteile für die Identifikation und Fehlervermeidung. Es ist ausreichend Platz für Beschriftungen und eine individuelle Kodierung vorhanden, was die Handhabung in komplexen Systemen erheblich erleichtert. Die technischen Spezifikationen unterstreichen die Robustheit des Produkts: Es ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und ermöglicht Stromstärken von 17,5 A (IEC) bzw. 10 A (UL). Diese seitlich geschlossene Stiftleiste ist somit eine ideale Wahl für professionelle elektrische Installationen.
