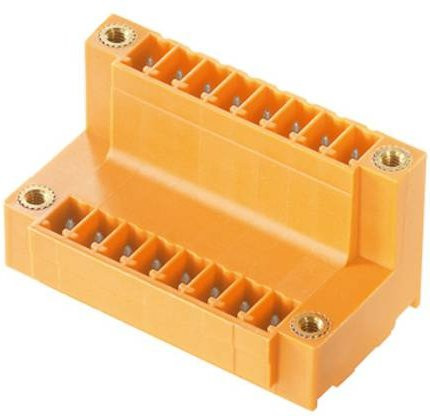

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt und ermöglicht die Nutzung von zwei Schnittstellen auf derselben Grundfläche. Durch die intelligente Konstruktion in zwei versetzten Ebenen sparst du wertvollen Platz auf deiner Leiterplatte und gewährleistest gleichzeitig einen freien Zugang zu jeder einzelnen Reihe.

Mit einer Polzahl von 24 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen. Die orange Farbgebung sorgt nicht nur für eine klare optische Unterscheidung in der Bestückung, sondern unterstreicht auch die professionelle Anordnung der Komponenten. Dank der 180 ° Abgangsrichtung ist der Anschluss stehend konzipiert, was eine stabile und sichere Verbindung in deinem technischen Aufbau garantiert.

Die technische Zuverlässigkeit wird durch die hochwertige, verzinnte Ausführung der Lötanschlüsse unterstützt. Mit einer Lötstiftlänge von 3,2 mm lässt sich der Steckverbinder optimal verarbeiten. Er ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 17,5 A (IEC) bzw. 10 A (UL). Für eine fehlerfreie Montage bietet das Bauteil zudem integrierte Möglichkeiten für die Beschriftung und Kodierung, sodass du eine eindeutige Identifizierung der Kontakte jederzeit sicherstellen kannst.
