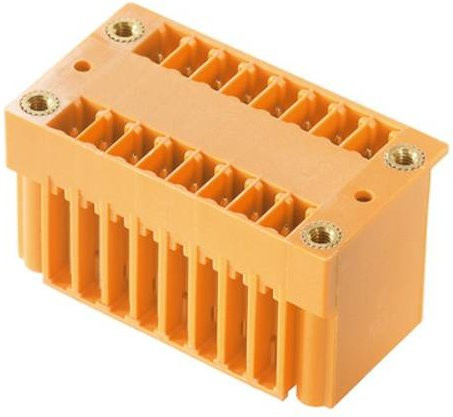

Die Doppelstock-Stiftleiste SCD von Weidmüller stellt eine hocheffiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung dar. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt, um durch die Nutzung von zwei Schnittstellen auf derselben Grundfläche eine maximale Platzersparnis zu erzielen. Dank der intelligenten Bauweise kannst du zwei Anschlüsse in einem einzigen Arbeitsgang realisieren, was die Effizienz deiner Produktionsabläufe deutlich steigert.

Das Bauteil zeichnet sich durch eine Abgangsrichtung von 180° aus, wodurch die Anschlüsse stehend positioniert werden. Diese Anordnung ermöglicht einen frontplattenschlüssigen Zugang und sorgt für eine strukturierte Verbindung auf der Leiterplatte. Mit einer Polzahl von 20 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder zudem layoutkompatibel zu gängigen Systemen, was eine nahtlose Integration in bestehende Designs gewährleistet.

Für eine zuverlässige Signalübertragung ist die Stiftleiste mit einem hochwertigen Lötanschluss ausgestattet, wobei die Lötstifte eine Länge von 3,2 mm aufweisen und verzinnt sind. Die auffällige orange Farbe erleichtert nicht nur die visuelle Identifikation auf der Platine, sondern unterstreicht auch die professionelle Qualität der Komponenten. Um die Fehlerquote bei der Montage zu minimieren, bietet das Design integrierten Platz für Beschriftungen und eine einfache Kodierung.

Technische Parameter wie eine Spannungsfestigkeit von bis zu 320 V (IEC) und eine Strombelastbarkeit von 17,5 A (IEC) machen diesen Weidmüller Steckverbinder zu einem robusten Baustein für deine Projekte. Die Kombination aus kompakter Bauform und hoher Leistungsfähigkeit macht diese Doppelstock-Stiftleiste zu einer idealen Wahl für moderne elektronische Anwendungen.
