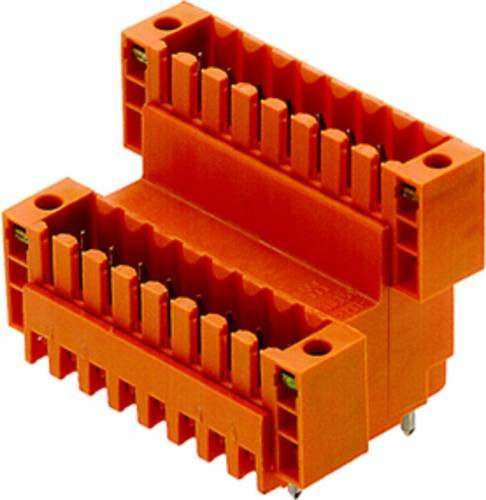

Diese hochwertige Stiftleiste von Weidmüller bietet eine präzise Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Als doppelstöckiger Leiterplattensteckverbinder ist dieses Bauteil speziell für das Wellenlötverfahren konzipiert und ermöglicht durch seine versetzte Anordnung eine effiziente Platznutzung auf der Platine. Mit einem Rastermaß von 3,50 mm und einer Polzahl von 10 stellt der Steckverbinder eine zuverlässige Verbindung in komplexen Schaltungen sicher.

Die Konstruktion zeichnet sich durch eine robuste Bauweise aus, wobei die Kontakte hochwertig verzinnt sind, um eine optimale Leitfähigkeit zu gewährleisten. Die auffällige orange Farbe des Gehäuses erleichtert nicht nur die Identifikation der Komponenten, sondern unterstützt auch die Übersichtlichkeit bei der Montage. Dank der integrierten Möglichkeiten zur Kodierung und der bereitgestellten Flächen für Beschriftungen minimierst du das Risiko von Fehlverbindungen und erhöhst die Prozesssicherheit in deiner Produktion.

Technisch überzeugt dieser Lötanschluss durch seine stabilen elektrischen Kennwerte. Er ist für Spannungen von bis zu 250 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 10,5 A (IEC) bzw. 8 A (UL). Die Lötstiftlänge beträgt 3,2 mm, was eine exakte Verarbeitung ermöglicht. Ob in der geschlossenen Ausführung oder als Flanschversion – dieser Steckverbinder ist ein essenzieller Bestandteil für professionelle Leiterplatten-Anwendungen, die auf Langlebigkeit und Präzision angewiesen sind.
