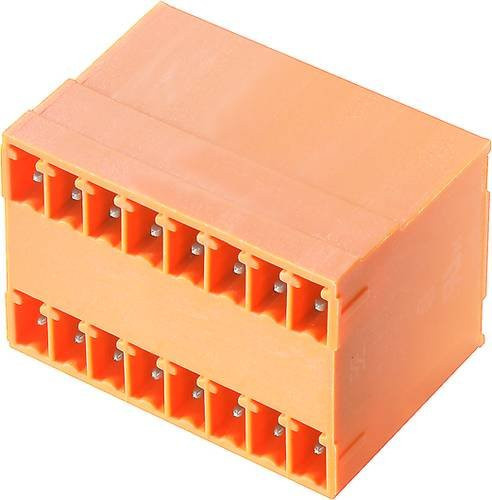

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen im Bereich der Leiterplattenverbindung. Durch das intelligente Design ermöglicht dieser Leiterplattensteckverbinder den Einsatz von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf deiner Platine spart. Dank der speziellen Konstruktion für den Wellenlötprozess lassen sich Anschlüsse in einem einzigen Arbeitsgang realisieren, was deine Produktionsabläufe optimiert.

Dieser Steckverbinder zeichnet sich durch eine praktische 90° Abgangsrichtung aus, wodurch die Anschlüsse liegend positioniert werden. Dies ermöglicht einen frontplattenschlüssigen Zugang und sorgt für eine strukturierte Kabelführung. Die Stiftleiste ist in einem auffälligen Orange gehalten und verfügt über einen seitlich geschlossenen Aufbau. Mit einer Polzahl von 30 und einem präzisen Raster von 3,81 mm ist das Bauteil layoutkompatibel zu gängigen Steckverbindern und lässt sich somit nahtlos in bestehende Systeme integrieren.

Für eine sichere und langlebige Verbindung sorgt der hochwertige Lötanschluss, bei dem die Lötstifte eine Länge von 3,2 mm aufweisen und verzinnt sind. Die technische Zuverlässigkeit wird durch die spezifizierten Belastbarkeitswerte von bis zu 320 V (IEC) bzw. 300 V (UL) sowie einer Stromstärke von 17,5 A (IEC) bzw. 10 A (UL) unterstrichen. Zudem bietet das Bauteil integrierten Platz für Beschriftungen und eine einfache Kodierung, damit du stets die volle Übersicht über deine elektrischen Verbindungen behältst.
