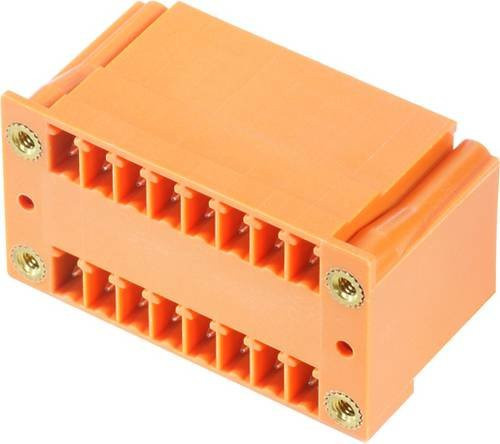

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle elektrische Verbindungen auf Leiterplatten. Durch das intelligente Design ermöglicht dieser Leiterplattensteckverbinder den Einsatz von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf deiner Platine spart. Dank der speziellen Konstruktion für den Wellenlötprozess lassen sich die Komponenten in einem einzigen Arbeitsgang präzise montieren.

Dieser Steckverbinder zeichnet sich durch eine praktische Abgangsrichtung von 90° aus, wodurch die Anschlüsse liegend positioniert werden. Dies ermöglicht einen frontplattenschlüssigen Zugang und sorgt für eine optimale Anordnung der Leitungen. Mit einem Rastermaß von 3,81 mm ist das Bauteil zudem layoutkompatibel zu gängigen Steckverbindern, was die Integration in bestehende Systeme erheblich erleichtert. Die auffällige orange Farbe dient nicht nur der optischen Unterscheidung, sondern unterstützt auch die klare Identifikation der Komponenten.

Für maximale Zuverlässigkeit im Betrieb ist die Stiftleiste mit einem Lötanschluss ausgestattet, wobei die Lötstifte eine Länge von 3,2 mm aufweisen und hochwertig verzinnt sind. Die technische Leistungsfähigkeit zeigt sich in einer Spannungsfestigkeit von bis zu 320 V (IEC) bzw. 300 V (UL) sowie einer Strombelastbarkeit von 17,5 A (IEC) bzw. 10 A (UL). Um die Fehlerquote bei der Montage zu minimieren, bietet das Produkt integrierten Platz für Beschriftungen und Kodierung, sodass du eine eindeutige Zuordnung der Anschlüsse sicherstellen kannst.
