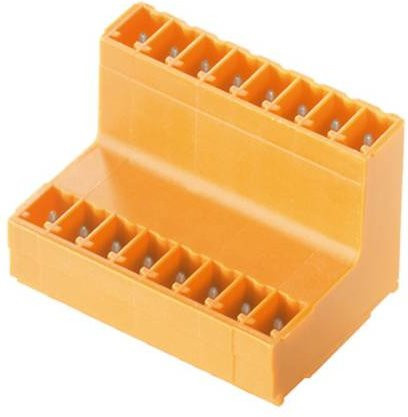

Die Doppelstock-Stiftleiste SCDV von Weidmüller stellt eine hocheffiziente Lösung für anspruchsvolle Anforderungen im Bereich der Leiterplattenverbindung dar. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt, wodurch du zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang realisieren kannst. Durch die Anordnung der Anschlüsse in zwei versetzten Ebenen wird ein freier Zugang zu jeder einzelnen Reihe ermöglicht, was die Montage und Wartung erheblich erleichtert.

Mit einer Polzahl von 32 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen und lässt sich nahtlos in bestehende Strukturen integrieren. Die orange Farbgebung sorgt nicht nur für eine klare optische Unterscheidung, sondern unterstützt auch die Identifikation innerhalb komplexer Schaltungen. Dank der seitlichen Schließung und der hochwertigen, verzinnten Ausführung bietet die Stiftleiste eine zuverlässige elektrische Verbindung und eine hohe Langlebigkeit.

Die technische Leistungsfähigkeit zeigt sich in der Spannungsfestigkeit von bis zu 320 V (IEC) bzw. 300 V (UL) sowie einer Strombelastbarkeit von 17,5 A (IEC) bzw. 10 A (UL). Die Abgangsrichtung von 180° (stehend) in Kombination mit einer Lötstiftlänge von 3,2 mm garantiert eine stabile und sichere Installation auf der Platine. Zudem bietet das Design praktischen Spielraum für die individuelle Anpassung, da ausreichend Platz für Beschriftungen und eine einfache Kodierung vorhanden ist, um Fehler bei der Bestückung effektiv zu vermeiden.
