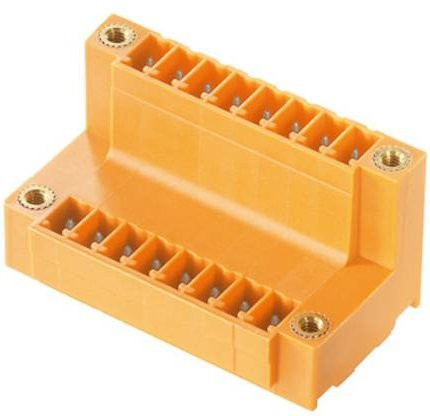

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt und ermöglicht die Nutzung von zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang. Durch das intelligente Design der SCDV-Serie sparst du wertvollen Platz auf deiner Leiterplatte und optimierst gleichzeitig deine Produktionsabläufe.

Die Konstruktion zeichnet sich durch eine Abgangsrichtung von 180° aus, wodurch die Anschlüsse stehend positioniert werden. Die Anordnung der Anschlüsse in zwei versetzten Ebenen garantiert dir einen freien Zugang zu jeder einzelnen Reihe, was die Montage und Wartung erheblich erleichtert. Mit einer Polzahl von 26 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder zudem layoutkompatibel zu gängigen Systemen, was eine nahtlose Integration in bestehende Architekturen ermöglicht.

Für eine zuverlässige Signalübertragung ist die Stiftleiste mit einem hochwertigen Lötanschluss ausgestattet, wobei die Lötstifte eine Länge von 3,2 mm aufweisen und verzinnt sind. Die auffällige orange Farbe dient nicht nur der optischen Unterscheidung, sondern unterstützt auch die Übersichtlichkeit bei der Bestückung. Zudem bietet das Bauteil integrierte Möglichkeiten für die Beschriftung und Kodierung, sodass eine fehlerfreie Zuordnung der Verbindungen jederzeit gewährleistet ist. Mit technischen Spezifikationen von bis zu 320 V (IEC) und einer Strombelastbarkeit von 17,5 A (IEC) setzt dieser Weidmüller Steckverbinder Maßstäbe in Sachen Leistung und Zuverlässigkeit.
