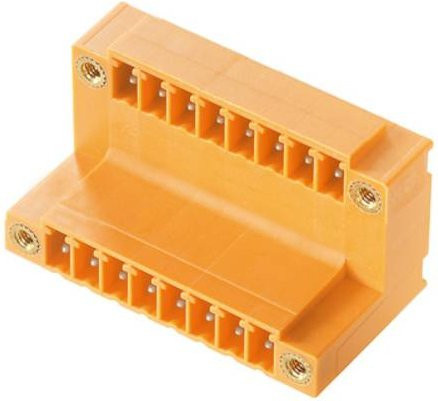

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt und ermöglicht die Nutzung von zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang. Durch das intelligente Design der SCDV-Serie sparst du wertvollen Platz auf deiner Leiterplatte und optimierst gleichzeitig deine Produktionsabläufe.

Die Konstruktion zeichnet sich durch eine Abgangsrichtung von 90° aus, was eine liegende Montage ermöglicht. Dank der Anschlüsse in zwei versetzten Ebenen ist ein freier Zugang zu jeder einzelnen Reihe jederzeit gewährleistet. Mit einem Rastermaß von 3,81 mm ist dieser Steckverbinder zudem vollkommen layout-kompatibel zu gängigen Systemen. Die orange Farbgebung sorgt nicht nur für eine klare optische Unterscheidung, sondern unterstützt auch die Übersichtlichkeit bei der Montage.

Technische Details unterstreichen die Zuverlässigkeit dieses Bauteils: Die Stiftleiste verfügt über eine Polzahl von 14 und ist mit einem praktischen Lötanschluss ausgestattet. Die verzinnten Lötstifte besitzen eine Länge von 3,2 mm, was eine stabile und dauerhafte Verbindung garantiert. Für eine präzise Identifikation bietet das Bauteil ausreichend Platz für Beschriftungen und eine individuelle Kodierung. Mit einer Spannungsfestigkeit von bis zu 320 V (IEC) und einer Strombelastbarkeit von 17,5 A (IEC) ist dieser Steckverbinder ein leistungsstarker Bestandteil für deine technischen Projekte.
