Die ABB DS250N-UC Baureihe stellt eine hochspezialisierte Lösung für den anspruchsvollen Einsatz im Bereich der Gleichstrom-Nahverkehrsbahnen dar. Diese professionellen FI/LS-Kombinationen, auch bekannt als RCBOs, wurden gezielt für die komplexen Anforderungen innerhalb des Oberleitungsbereichs entwickelt. Sie bieten einen umfassenden Personen- und Sachschutz sowie einen zuverlässigen Schutz vor elektrisch gezündeten Bränden, wobei sie die strengen Vorgaben der Normen DIN VDE 0100-410 und DIN VDE 0100-530 konsequent erfüllen.

Ein wesentliches Merkmal dieser Schutzschaltung ist ihre außergewöhnliche Sensitivität gegenüber unterschiedlichsten Stromformen. Die Kombination gewährleistet Sicherheit bei sinusförmigen Wechselströmen, pulsierenden Strömen gegen Erde sowie glatten Gleichfehlerströmen mit variierenden Hoch- und Niederfrequenzen. Durch die Integration eines allstromsensitiven FI-Blocks vom Typ B bietet das Gerät einen effektiven Fehlerschutz bei indirektem Berühren. Je nach Konfiguration ermöglicht die Komponente einen zusätzlichen Schutz mit einem Bemessungsdifferenzstrom von I∆n ≤ 30 mA oder einen erweiterten Brandschutz mit I∆n ≤ 300 mA.

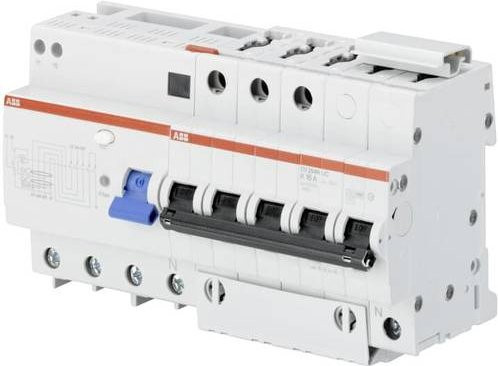

Die technische Konstruktion der DS250N-UC Serie zeichnet sich durch eine präzise Abstimmung der Komponenten aus. Sie besteht aus einem LS-Teil, der in ein- oder drei Außenleiterpolen in AC-Ausführung vorliegt, kombiniert mit zwei gegenläufig geschalteten Neutralleiterpolen in der speziellen UC-Ausführung. Damit entspricht das Produkt exakt den Empfehlungen der VDV-Schrift 509 für elektrische Energieanlagen im Schienenverkehr. Die Geräte werden in einer dezenten weißen Ausführung geliefert und sind bereits werksseitig komplett zusammengebaut, was eine effiziente und sichere Integration in Ihre elektrischen Anlagen ermöglicht.
