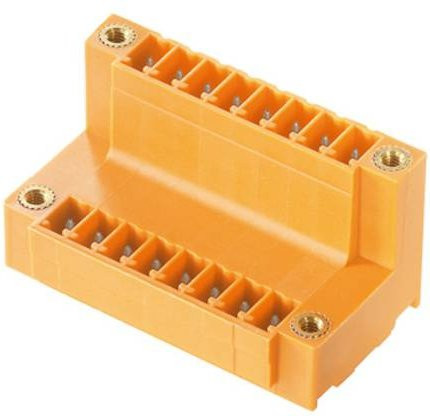

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt und ermöglicht die Nutzung von zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang. Durch das intelligente Design der SCDV-Serie sparst du wertvollen Platz auf deiner Leiterplatte und optimierst gleichzeitig deine Produktionsabläufe.

Die Konstruktion zeichnet sich durch eine Abgangsrichtung von 180 ° aus, wodurch die Anschlüsse stehend positioniert werden. Die Anschlüsse sind in zwei versetzten Ebenen angeordnet, was dir einen freien Zugang zu jeder einzelnen Reihe ermöglicht. Mit einem präzisen Raster von 3,81 mm ist dieser Steckverbinder zudem layoutkompatibel zu gängigen Systemen. Die auffällige orange Farbe erleichtert nicht nur die visuelle Identifikation, sondern unterstreicht auch die professionelle Qualität der Komponenten.

Für eine sichere und langlebige Verbindung sorgt der hochwertige Lötanschluss, wobei die Lötstifte eine Länge von 3,2 mm aufweisen und verzinnt sind. Die technische Leistungsfähigkeit zeigt sich in der Auslegung für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) sowie einer Strombelastbarkeit von 17,5 A (IEC) bzw. 10 A (UL). Zusätzlich bietet die Stiftleiste mit 18 Polen ausreichend Kapazität für komplexe Schaltungen und lässt sich durch integrierte Bereiche ideal für Beschriftungen und Kodierungen nutzen, um eine fehlerfreie Bestückung zu gewährleisten.
