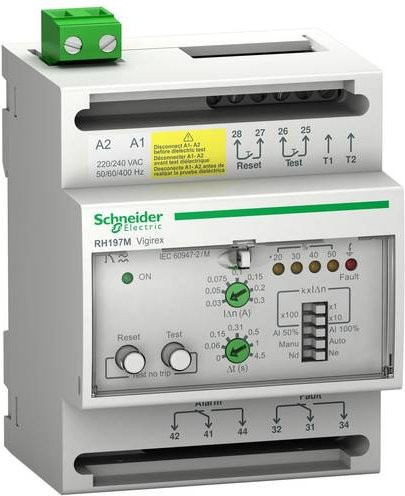

Das VigiPacT RH197M von Schneider Electric bietet eine hochmoderne Lösung für die Sicherheit elektrischer Anlagen. Als präzises Fehlerstromschutzrelais dient es dem Schutz vor direkten oder indirekten Personenkontakten sowie der Vermeidung von Brandgefahren und Motorschäden. Durch die Messung des Erdschlussstroms mittels eines zugehörigen Ringkernwandlers gewährleistet dieses Gerät eine zuverlässige Überwachung und löst bei Überschreitung des eingestellten Schwellenwerts den entsprechenden Schutzschalter aus.

Die technische Flexibilität des Geräts ermöglicht eine exakte Anpassung an deine spezifischen Anforderungen. Die Stromempfindlichkeit lässt sich über 19 verschiedene Schwellenwerte im Bereich von 30 mA bis 30 A konfigurieren, während die Zeitverzögerung mit sieben verschiedenen Einstellungen von sofort bis zu 4,5 Sekunden wählbar ist. Für eine optimale Kontrolle kannst du den Alarm über einen Dip-Schalter auf 50 % oder 100 % von IDn einstellen. Zudem bietet das Relais die praktische Wahl zwischen einer manuellen Rückstellung vor Ort oder einer automatischen Rückstellung nach erfolgreicher Fehlerbehebung.

Dieses RCD ist für die einfache Montage auf einer DIN-Schiene in Schalttafeln konzipiert und verfügt über die Schutzart IP40. Mit einer Betriebsspannung von 220/240V AC und einer Überwachung der Verteilerspannung bis zu 1000V AC deckt es ein breites Spektrum ab. Um die volle Funktionalität zu gewährleisten, muss das Gerät mit einem kompatiblen Schneider Electric Ringkern- oder Rechtecksensor vom Typ A verbunden werden. So schaffst du eine sichere und professionelle elektrische Infrastruktur in deinem Projekt.
