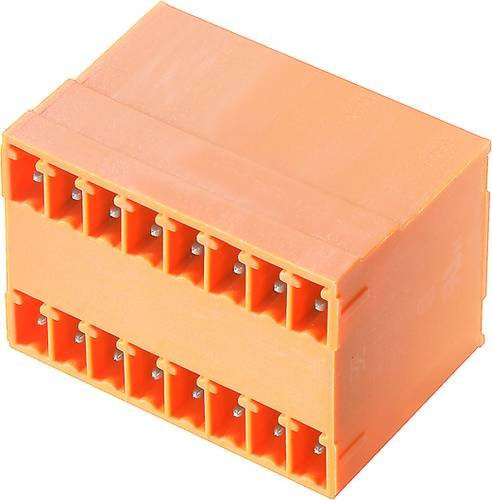

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt und ermöglicht die Nutzung von zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang. Durch das intelligente Design sparst du wertvollen Platz auf deiner Leiterplatte und optimierst gleichzeitig deine Produktionsabläufe.

Die technische Konstruktion zeichnet sich durch eine Abgangsrichtung von 90° aus, was eine liegende Anordnung der Anschlüsse ermöglicht. Dank der flachen Bauweise sind die Anschlüsse in einer Ebene gehalten, was einen idealen, frontplattenschlüssigen Zugang gewährleistet. Mit einem Rastermaß von 3,81 mm ist dieser Steckverbinder zudem layout-kompatibel zu gängigen Systemen und lässt sich somit nahtlos in bestehende Architekturen integrieren. Die orange Farbgebung sorgt dabei für eine klare visuelle Kennzeichnung der Komponenten.

Für eine zuverlässige Signalübertragung ist die Stiftleiste mit einem hochwertigen Lötanschluss ausgestattet, wobei die Lötstifte eine Länge von 3,2 mm aufweisen. Die verzinnte Oberfläche garantiert eine exzellente Leitfähigkeit und Lötbarkeit. Mit einer Polzahl von 28 bietet das Bauteil eine hohe Anschlussdichte. Zudem ist der Steckverbinder so konzipiert, dass ausreichend Platz für eine individuelle Beschriftung und Kodierung vorhanden ist, um Verwechslungen in komplexen Systemen zu vermeiden.

Die robusten elektrischen Spezifikationen unterstützen deine Projekte sicher: Der Steckverbinder ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 17,5 A (IEC) bzw. 10 A (UL). So erhältst du eine langlebige und präzise Komponente für deine professionelle Hardware-Entwicklung.
