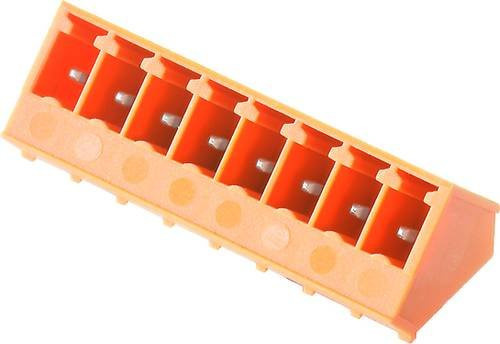

Die hochwertige Stiftleiste von Weidmüller bietet dir eine präzise Lösung für anspruchsvolle Anforderungen im Bereich der Elektronikfertigung. Dieser Leiterplattensteckverbinder zeichnet sich durch eine spezielle 135°-Abgangsrichtung aus, die einen schrägen Winkel von 45° zur Leiterplatte bildet. Diese besondere Bauweise ermöglicht dir eine enorme Gestaltungsfreiheit beim Baugruppen- und Gerätedesign, da sie den Platzbedarf optimiert und eine hohe Packungsdichte erreicht.

Durch die parallele Anordnung mehrerer Stiftleisten zu einem Steckerfeld schaffst du eine effiziente Struktur mit einfachem Zugang zu den Anschlüssen. Der Steckverbinder ist in einem auffälligen Orange gehalten und verfügt über ein seitlich geschlossenes Gehäusedesign, das für zusätzliche Stabilität und Sicherheit sorgt. Dank des bewährten Lötanschlusses und der verzinnten Lötstifte mit einer Länge von 3,2 mm gewährleistest du eine zuverlässige und dauerhafte Verbindung auf deiner Platine.

Mit einem Raster von 3,81 mm ist dieser Steckverbinder vollkommen layout-kompatibel zu gängigen Systemen und bietet zudem praktischen Platz für die Bedruckung oder Kodierung. Die technischen Spezifikationen unterstreichen die Leistungsfähigkeit der Komponente: Sie ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 17,5 A (IEC) bzw. 10 A (UL). Mit einer Polzahl von 12 ist diese Stiftleiste die ideale Wahl für professionelle Anwendungen, bei denen es auf Kompaktheit und technische Präzision ankommt.
