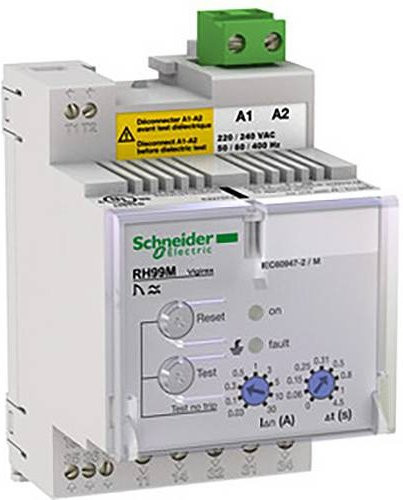

Das VigiPacT RH99M von Schneider Electric ist ein hochpräzises Fehlerstrom-Überwachungsrelais, das speziell für die zuverlässige Sicherheit in elektrischen Anlagen entwickelt wurde. Durch die einfache DIN-Schienenmontage lässt sich das Gerät effizient in Schaltschränken integrieren. Seine Hauptaufgabe besteht darin, den Abfall der elektrischen Isolierung zu überwachen, der häufig durch die natürliche Alterung von Kabeln oder Verlängerungen innerhalb einer Anlage verursacht wird.

Die Funktionsweise basiert auf der Messung des Ableitstroms über einen zugehörigen Ringkernwandler. Sobald die definierte Fehlerstrom-Betriebsschwelle überschritten wird, gibt das Relais umgehend ein wichtiges Steuersignal aus. Um eine maximale Flexibilität bei der Installation zu gewährleisten, bietet das Gerät eine vielseitige Konfiguration: Die Stromempfindlichkeit kann über neun verschiedene Schwellenwerte im Bereich von 30 mA bis 30 A individuell eingestellt werden. Zudem lässt sich die Zeitverzögerung mit neun Optionen von einer sofortigen Reaktion bis hin zu einer Verzögerung von 4,5 Sekunden präzise an deine spezifischen Anforderungen anpassen.

Für einen reibungslosen Betrieb verfügt das Modul über eine automatische Rückstellung, sobald der Fehler behoben wurde. Mit einer Betriebsversorgungsspannung von 220/240VAC (50/60Hz) und einer Überwachungskapazität für Verteilnetze bis zu 1000 VAC deckt das Überwachungsrelais ein breites Spektrum ab. Das Gerät ist in einem schlichten Weiß gehalten und bietet durch die Schutzart IP40 einen soliden Schutz für den Einsatz im Schaltschrank. Bitte beachte, dass für den Betrieb eine Verbindung mit einem kompatiblen Schneider Electric Ringkern- oder Rechtecksensor vom Typ A erforderlich ist.
