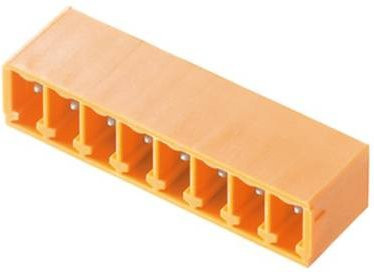

Die hochwertige Stiftleiste von Weidmüller bietet dir eine präzise Lösung für anspruchsvolle Anforderungen im Bereich der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder zeichnet sich durch eine seitlich geschlossene Bauweise aus und ermöglicht durch die 270°-Abgangsrichtung eine besondere Flexibilität beim Baugruppen- und Gerätedesign. Der Winkel von 270° definiert das Verhältnis zwischen der Steckrichtung und dem Lötpin, was ein Stecken von Buchsenleisten über Kopf erlaubt und somit deine Gestaltungsfreiheit bei der Entwicklung komplexer Geräte erheblich steigert.

Dank der kompakten Bauweise und der hohen Packungsdichte eignet sich dieser Steckverbinder ideal für die parallele Anordnung mehrerer Leiterplatten innerhalb eines Gehäuses. Mit einem Raster von 3,81 mm ist das Bauteil vollkommen layout-kompatibel zu gängigen Steckverbindern und bietet zudem ausreichend Platz für eine einfache Bedruckung oder Kodierung. Die orange Farbgebung sorgt nicht nur für eine klare optische Unterscheidung in der Anwendung, sondern unterstützt auch die Übersichtlichkeit bei der Montage.

Die technische Zuverlässigkeit wird durch den robusten Lötanschluss mit verzinnten Lötstiften einer Länge von 3,2 mm gewährleistet. Dieser elektrische Anschluss ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und kann Ströme von 17,5 A (IEC) bzw. 10 A (UL) sicher leiten. Durch das anwendungsgerechte Gehäusedesign erhältst du eine stabile Verbindung, die perfekt auf die Bedürfnisse moderner elektronischer Schaltungen abgestimmt ist.
