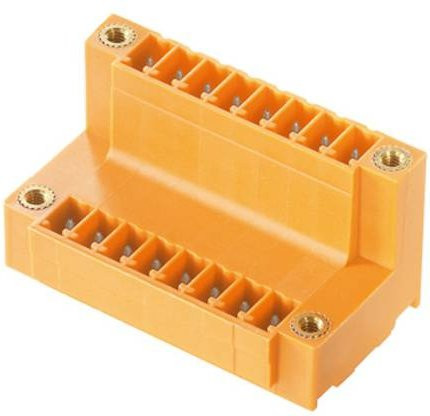

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt und ermöglicht die Nutzung von zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang. Durch das intelligente Design der SCDV-Serie optimierst du deine Produktionsabläufe und sparst wertvollen Platz auf deiner Leiterplatte.

Der Steckverbinder zeichnet sich durch eine Abgangsrichtung von 180° aus, was einer stehenden Montage entspricht. Die Anschlüsse sind in zwei versetzten Ebenen angeordnet, wodurch ein freier Zugang zu jeder einzelnen Reihe gewährleistet bleibt. Mit einer Polzahl von 30 und einem präzisen Raster von 3,81 mm ist dieses Bauteil layoutkompatibel zu gängigen Steckverbindern gestaltet. Die auffällige orange Farbe erleichtert zudem die visuelle Identifikation der Komponenten im laufenden Betrieb.

Für eine zuverlässige Signalübertragung und Langlebigkeit verfügt die Stiftleiste über einen hochwertigen Lötanschluss mit einer verzinnten Oberfläche. Die Lötstiftlänge beträgt 3,2 mm, was eine stabile Verbindung beim Löten sicherstellt. Zudem bietet das Gehäuse praktischen Platz für Beschriftungen und eine individuelle Kodierung, um Verwechslungen zu vermeiden. Mit technischen Spezifikationen von bis zu 320 V (IEC) und einer Strombelastbarkeit von 17,5 A (IEC) ist dieser Steckverbinder ein robustes und leistungsstarkes Element für deine technischen Projekte.
