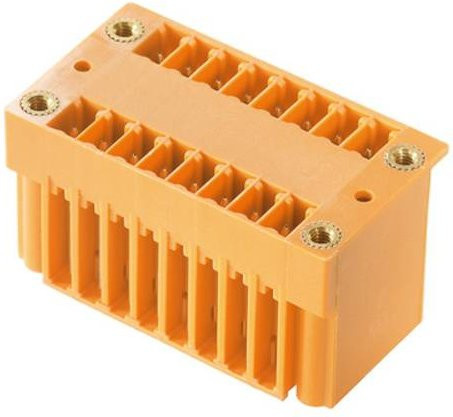

Die hochwertige Doppelstock-Stiftleiste von Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen im Bereich der Leiterplattenverbindung. Durch das intelligente Design ermöglicht dieser Steckverbinder den Einsatz von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf deiner Platine spart. Dank der speziellen Bauweise ist das Bauteil ideal für den Wellenlötprozess optimiert, sodass du zwei Anschlüsse in einem einzigen Arbeitsgang sicher montieren kannst.

Dieser Leiterplattensteckverbinder zeichnet sich durch eine präzise Abgangsrichtung von 180 ° aus, wodurch die Anschlüsse stehend positioniert werden. Die Anordnung der Anschlüsse in einer Ebene gewährleistet zudem einen frontplattenschlüssigen Zugang, was die spätere Handhabung und Wartung erheblich erleichtert. Mit einem Rastermaß von 3,81 mm ist die Stiftleiste zudem layoutkompatibel zu gängigen Steckverbindern und lässt sich somit nahtlos in bestehende Systeme integrieren.

Die funktionale Gestaltung umfasst praktische Details wie integrierten Platz für Beschriftungen und Kodierung, um eine fehlerfreie Zuordnung der Verbindungen zu garantieren. Die orange farbige Ausführung sorgt für eine klare visuelle Identifikation der Komponenten. Technisch überzeugt das Bauteil durch einen robusten Lötanschluss mit verzinnter Oberfläche und einer Polzahl von 18. Mit einer Nennstromstärke von bis zu 17,5 A (IEC) und einer Spannungsfestigkeit von 320 V (IEC) stellt dieser SCD Steckverbinder eine zuverlässige Komponente für deine elektronischen Projekte dar.
