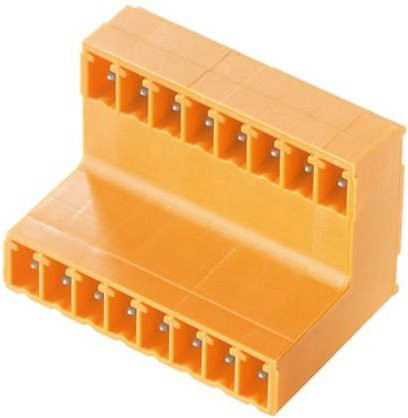

Die hochwertige Doppelstock-Stiftleiste von Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt und ermöglicht die Nutzung von zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang. Durch das intelligente Design der SCDV-Serie optimierst du deine Produktionsabläufe und sparst wertvolle Zeit.

Die Konstruktion zeichnet sich durch eine Abgangsrichtung von 90° aus, was eine liegende Montage ermöglicht. Dank der Anschlüsse in zwei versetzten Ebenen wird ein freier Zugang zu jeder einzelnen Reihe gewährleistet, was die Handhabung und Wartung erheblich erleichtert. Mit einer Polzahl von 18 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen und lässt sich nahtlos in bestehende Architekturen integrieren.

Die technische Ausstattung überzeugt durch Zuverlässigkeit und Langlebigkeit. Die verzinnten Lötanschlüsse mit einer Lötstiftlänge von 3,2 mm garantieren eine stabile Verbindung. In der auffälligen Farbe Orange gehalten, ist die Komponente zudem seitlich geschlossen ausgeführt. Für eine fehlerfreie Bestückung bietet die Stiftleiste zudem praktischen Platz für Beschriftungen und eine individuelle Kodierung. Mit einer Spannungsfestigkeit von bis zu 320 V (IEC) und einer Strombelastbarkeit von 17,5 A (IEC) ist dieser Steckverbinder ein leistungsstarkes Element für deine Leiterplattenmontage.
