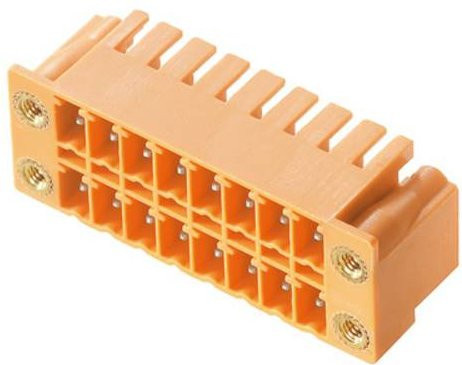

Die hochwertige Weidmüller Stiftleiste bietet eine präzise Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder zeichnet sich durch eine besonders flache Bauweise als Doppelstock-Stiftleiste aus, die gezielt für den effizienten Wellenlötprozess entwickelt wurde. Durch die Kombination mit der kompakten Buchsenleiste BCF 3.81 (PUSH IN) entstehen zwei platzsparende Schnittstellen, die eine optimale Raumnutzung auf deiner Platine ermöglichen.

Das Design der SCDN-Serie ist auf maximale Funktionalität ausgelegt. Mit einem Rastermaß von 3,81 mm ist dieser Steckverbinder layout-kompatibel zu gängigen Systemen und lässt sich nahtlos in bestehende Architekturen integrieren. Die 90°-Ausrichtung ermöglicht einen liegenden Anschluss, wodurch die Anschlüsse in einer Ebene liegen. Dies gewährleistet einen frontplattenschlüssigen Zugang und erleichtert die spätere Wartung oder Installation erheblich.

Für eine sichere und dauerhafte Verbindung sorgt der hochwertige Lötanschluss mit einer Lötstiftlänge von 3,2 mm. Die verzinnten Kontakte garantieren eine exzellente Leitfähigkeit und Zuverlässigkeit bei elektrischen Belastungen. Mit einer Polzahl von 26 bietet die Komponente ausreichend Kapazität für komplexe Schaltungen. Zudem ist die orangefarbene Ausführung nicht nur optisch leicht zu identifizieren, sondern bietet auch praktischen Platz für individuelle Beschriftungen und eine sichere Kodierung, um Verwechslungen zu vermeiden.

Technische Eckdaten unterstreichen die Leistungsfähigkeit dieses Bauteils: Der Steckverbinder ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 17,5 A (IEC) bzw. 10 A (UL). Damit ist dieser elektrische Steckverbinder eine robuste Wahl für professionelle Anwendungen in der industriellen Automatisierung und Elektronikentwicklung.
