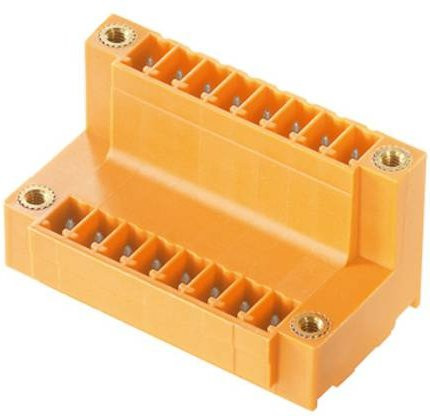

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt und ermöglicht die Nutzung von zwei Schnittstellen auf derselben Grundfläche. Durch die Konstruktion in zwei versetzten Ebenen wird ein freier Zugang zu jeder Reihe gewährleistet, was die Handhabung und Montage erheblich erleichtert.

Mit einer Polzahl von 6 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen. Die orange Farbgebung sorgt nicht nur für eine klare optische Unterscheidung, sondern unterstützt auch die Strukturierung auf der Leiterplatte. Dank der 180 ° Abgangsrichtung ist die Komponente als stehende Stiftleiste konzipiert, wobei die verzinnten Anschlüsse eine optimale Leitfähigkeit und Lötqualität sicherstellen.

Die technische Robustheit zeigt sich in den spezifizierten Leistungsdaten: Der Steckverbinder ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 17,5 A (IEC) bzw. 10 A (UL). Ein besonderes praktisches Detail ist der integrierte Platz für Beschriftungen und Kodierung, der eine fehlerfreie Identifikation der Anschlüsse im laufenden Betrieb ermöglicht. Die Lötstiftlänge von 3,2 mm garantiert dabei einen sicheren und stabilen Lötanschluss auf Ihrer Platine.
