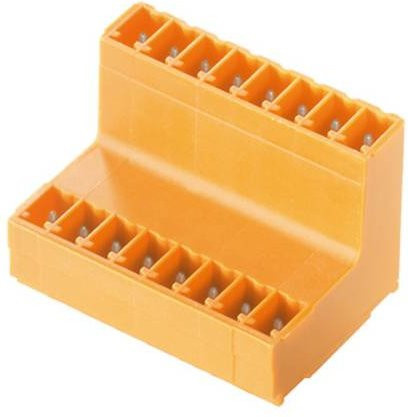

Die Doppelstock-Stiftleiste der Marke Weidmüller bietet eine hocheffiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt und ermöglicht die Nutzung von zwei Schnittstellen auf derselben Grundfläche. Durch die intelligente Konstruktion in zwei versetzten Ebenen sparst du wertvollen Platz auf deiner Platine und gewährleistest gleichzeitig einen freien Zugang zu jeder einzelnen Reihe.

Mit einer Polzahl von 30 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen. Die orange Farbgebung sorgt nicht nur für eine klare optische Unterscheidung, sondern unterstreicht auch die professionelle Anordnung deiner Komponenten. Dank der seitlich geschlossenen Bauweise und der stabilen Ausführung ist eine zuverlässige Verbindung garantiert. Die 180° Abgangsrichtung sorgt für eine stehende Montage, was die Integration in kompakte Gehäuse erleichtert.

Die technischen Spezifikationen unterstreichen die Leistungsfähigkeit dieses Bauteils. Der Lötanschluss ist verzinnt und verfügt über eine Lötstiftlänge von 3,2 mm, was eine optimale Lötqualität ermöglicht. Mit einer Spannungsfestigkeit von bis zu 320 V (IEC) und einer Strombelastbarkeit von 17,5 A (IEC) ist dieser Steckverbinder für diverse elektrische Anwendungen bestens gerüstet. Zudem bietet das Design integrierten Platz für Beschriftungen und Kodierungen, sodass du eine fehlerfreie Identifizierung deiner Anschlüsse sicherstellen kannst.
