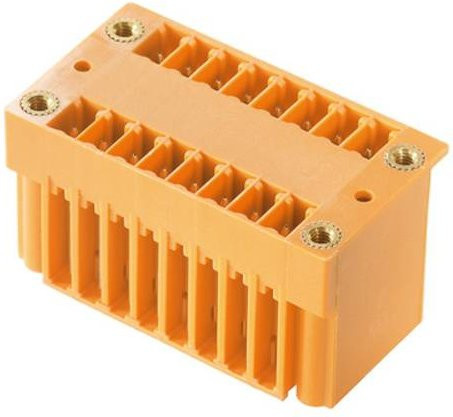

Die hochwertige Doppelstock-Stiftleiste von Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt, wodurch du zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang realisieren kannst. Durch das kompakte Design sparst du wertvollen Platz auf deiner Platine und optimierst gleichzeitig deine Produktionsabläufe.

Die technische Konstruktion zeichnet sich durch eine Abgangsrichtung von 180° aus, was eine stehende Montage ermöglicht. Dank der Anschlüsse in einer Ebene ist ein frontplattenschlüssiger Zugang gewährleistet, was die Handhabung und Wartung erheblich erleichtert. Der Steckverbinder verfügt über einen Lötanschluss mit einer Lötstiftlänge von 3,2 mm und ist für eine zuverlässige Verbindung verzinnt. Mit einem Rastermaß von 3,81 mm ist dieses Bauteil zudem layout-kompatibel zu gängigen Steckverbindern auf dem Markt.

In einem auffälligen Orange gehalten, bietet die Stiftleiste mit einer Polzahl von 10 nicht nur eine klare visuelle Identifikation, sondern lässt auch ausreichend Platz für Beschriftungen und eine individuelle Kodierung. Dies minimiert das Risiko von Fehlverbindungen in komplexen Systemen. Mit einer Spannungsfestigkeit von bis zu 320 V (IEC) und einer Strombelastbarkeit von 17,5 A (IEC) stellt dieser Weidmüller Steckverbinder eine robuste und langlebige Komponente für deine technischen Projekte dar.
