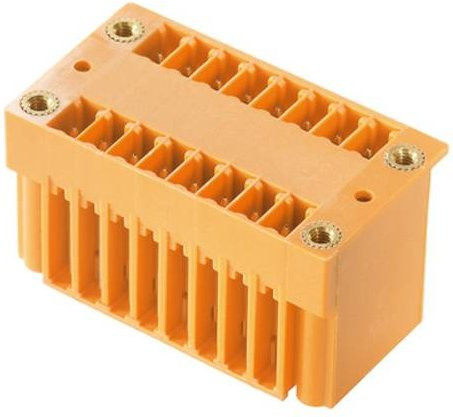

Die Doppelstock-Stiftleiste SCD von Weidmüller stellt eine hocheffiziente Lösung für anspruchsvolle Anforderungen im Bereich der Leiterplattenverbindung dar. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt, wodurch du zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang realisieren kannst. Durch das intelligente Design sparst du wertvollen Platz auf deiner Platine und optimierst gleichzeitig deine Fertigungsprozesse.

Mit einer Polzahl von 26 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen und lässt sich nahtlos in bestehende Architekturen integrieren. Die orange Farbgebung sorgt nicht nur für eine klare visuelle Unterscheidung, sondern erleichtert auch die Orientierung bei der Montage. Dank der 180°-Abgangsrichtung ist der Anschluss stehend ausgeführt, was einen frontplattenschlüssigen Zugang ermöglicht und die Kabelführung strukturiert.

Die technische Robustheit wird durch den hochwertigen Lötanschluss unterstrichen, wobei die Lötstifte eine Länge von 3,2 mm aufweisen und zur optimalen Leitfähigkeit verzinnt sind. Dieser Steckverbinder ist für Spannungen bis zu 320 V (IEC) bzw. 300 V (UL) und Stromstärken von bis zu 17,5 A (IEC) bzw. 10 A (UL) ausgelegt. Um die Fehlerquote bei der Bestückung zu minimieren, bietet das Bauteil zusätzliche Möglichkeiten für die Beschriftung und Kodierung, sodass eine eindeutige Zuordnung der Schnittstellen jederzeit gewährleistet ist.
