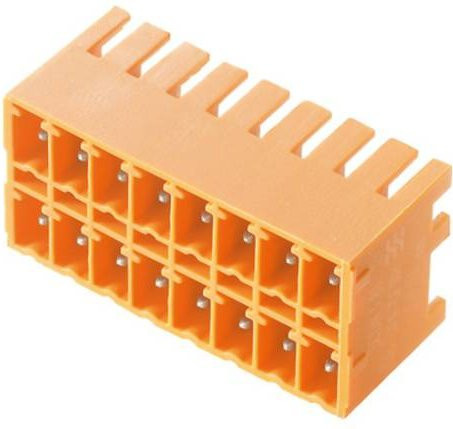

Die hochwertige Weidmüller Stiftleiste bietet eine präzise Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser Leiterplattensteckverbinder zeichnet sich durch eine besonders flache Bauweise als Doppelstock-Stiftleiste aus, die speziell für den effizienten Wellenlötprozess entwickelt wurde. Durch die seitliche Schließung und die kompakte Bauform der SCDN-Serie lässt sich eine optimale Platzersparnis auf der Leiterplatte erzielen.

Das Bauteil verfügt über eine Polzahl von 22 und ist in einem auffälligen Orange gehalten, was eine einfache Identifikation ermöglicht. Mit einem Rastermaß von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen und gewährleistet eine nahtlose Integration in bestehende Schaltungen. Die 90° Ausrichtung sowie die flache Buchsenleiste BCF 3.81 (PUSH IN) ermöglichen einen frontplattenschlüssigen Zugang, was die Montage und Wartung erheblich erleichtert.

Für eine zuverlässige Signalübertragung ist die Stiftleiste verzinnt und verfügt über einen stabilen Lötanschluss mit einer Lötstiftlänge von 3,2 mm. Die technische Robustheit zeigt sich in den spezifizierten Werten von 320 V (IEC) bzw. 300 V (UL) sowie einer Strombelastbarkeit von bis zu 17,5 A (IEC). Zudem bietet das Design integrierten Platz für Beschriftungen und Kodierung, sodass du eine fehlerfreie Zuordnung der Anschlüsse sicherstellen kannst. Diese Kombination aus Funktionalität und Kompaktheit macht den Steckverbinder zu einer idealen Wahl für professionelle industrielle Anwendungen.
