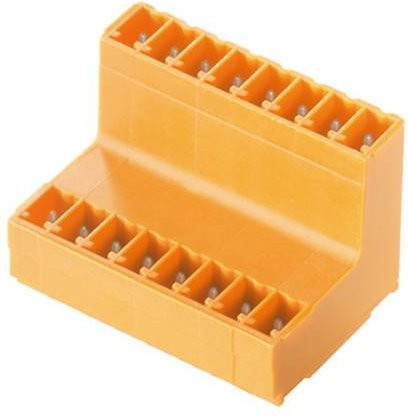

Die Doppelstock-Stiftleiste SCDV von Weidmüller stellt eine hocheffiziente Lösung für anspruchsvolle Anforderungen im Bereich der Leiterplattenverbindung dar. Durch das intelligente Design ermöglicht dieser Steckverbinder die Nutzung von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf deiner Platine spart. Dank der speziellen Konstruktion für den Wellenlötprozess lassen sich beide Ebenen in einem einzigen Arbeitsgang verarbeiten, was deine Produktionsabläufe optimiert und die Effizienz steigert.

Dieser hochwertige Leiterplattensteckverbinder zeichnet sich durch eine praktische Abgangsrichtung von 180° aus, wodurch die Anschlüsse stehend positioniert werden. Die Anschlüsse sind in zwei versetzten Ebenen angeordnet, was dir einen freien und ungehinderten Zugang zu jeder einzelnen Reihe ermöglicht. Mit einer Polzahl von 6 und einem präzisen Raster von 3,81 mm ist das Bauteil zudem layoutkompatibel zu gängigen Steckverbindern, was eine nahtlose Integration in bestehende Systeme gewährleistet.

Gefertigt aus robustem Kunststoff in einer auffälligen orangen Farbe, bietet die Stiftleiste nicht nur eine klare visuelle Identifikation, sondern auch eine hohe funktionale Sicherheit. Die verzinnten Lötanschlüsse mit einer Lötstiftlänge von 3,2 mm garantieren eine zuverlässige elektrische Verbindung. Für eine präzise Organisation in der Bestückung bietet das Gehäuse zudem integrierten Platz für Beschriftungen und eine einfache Kodierung. Mit technischen Spezifikationen wie einer Spannung von bis zu 320 V (IEC) und einer Stromstärke von 17,5 A (IEC) ist dieser Lötanschluss bestens für professionelle Anwendungen gerüstet.
