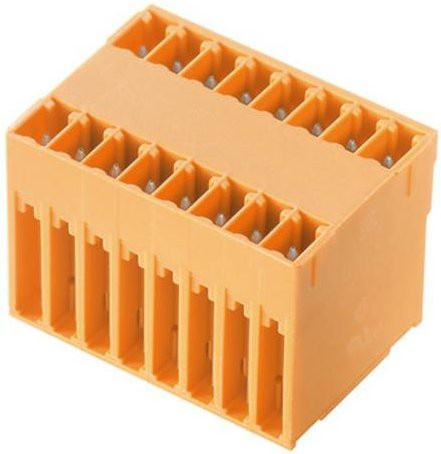

Die hochwertige Doppelstock-Stiftleiste von Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt und ermöglicht die Nutzung von zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang. Durch das intelligente Design sparst du wertvollen Platz auf deiner Leiterplatte und optimierst gleichzeitig deine Produktionsabläufe.

Die Stiftleiste zeichnet sich durch eine Abgangsrichtung von 180° aus, was eine stehende Montage ermöglicht. Dank der seitlichen Schließung und der Anordnung der Anschlüsse in einer Ebene ist ein frontplattenschlüssiger Zugang gewährleistet. Mit einem Rastermaß von 3,81 mm ist dieser Steckverbinder zudem layoutkompatibel zu gängigen Systemen. Die orange Farbgebung sorgt nicht nur für eine klare optische Unterscheidung, sondern unterstützt auch die Übersichtlichkeit bei der Montage.

Für eine zuverlässige Signalübertragung ist der Lötanschluss verzinnt und verfügt über eine Lötstiftlänge von 3,2 mm. Mit einer Polzahl von 10 bietet das Bauteil die nötige Konnektivität für deine Projekte. Zudem ist der Steckverbinder so konzipiert, dass ausreichend Platz für Beschriftungen und eine individuelle Kodierung vorhanden ist, was die Fehlerquote bei der Verdrahtung minimiert. Die technischen Spezifikationen mit einer Spannung von bis zu 320 V (IEC) und einer Stromstärke von 17,5 A (IEC) unterstreichen die Robustheit dieser elektrischen Komponente.
