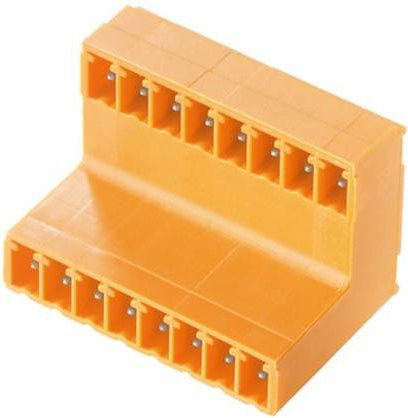

Die Doppelstock-Stiftleiste SCDV von Weidmüller stellt eine hocheffiziente Lösung für anspruchsvolle Anforderungen im Bereich der Leiterplattenverbindung dar. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt, um eine maximale Zeitersparnis bei der Montage zu ermöglichen. Durch die intelligente Konstruktion können zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang realisiert werden, was die Produktionsabläufe spürbar optimiert.

Das Bauteil zeichnet sich durch eine praktische Abgangsrichtung von 90° aus, wodurch die Anschlüsse liegend ausgeführt werden. Die Anordnung der Anschlüsse in zwei versetzten Ebenen garantiert dir einen freien und ungehinderten Zugang zu jeder einzelnen Reihe, was die spätere Handhabung und Wartung erheblich erleichtert. Mit einem Rastermaß von 3,81 mm ist dieser Steckverbinder zudem vollkommen layout-kompatibel zu gängigen Systemen und bietet durch integrierte Flächen ausreichend Platz für eine individuelle Beschriftung oder Kodierung.

In der Farbe Blassgrün gehalten, überzeugt die Stiftleiste durch eine robuste Bauweise mit einem zuverlässigen Lötanschluss. Die verzinnten Lötstifte mit einer Länge von 3,2 mm gewährleisten eine erstklassige elektrische Verbindung. Mit einer Polzahl von 10 Polen ist dieses Bauteil für technische Spezifikationen von bis zu 320 V (IEC) bzw. 300 V (UL) und einer Stromstärke von 17,5 A (IEC) bzw. 10 A (UL) ausgelegt. So erhältst du eine langlebige und präzise Komponente für deine elektronischen Projekte.
