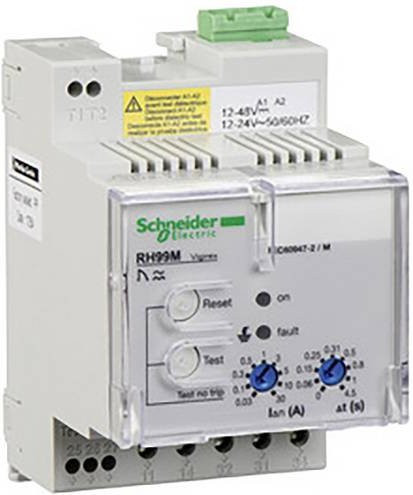

Das VigiPacT RH99M von Schneider Electric bietet eine hochpräzise Lösung für die Sicherheit in elektrischen Anlagen. Als spezialisiertes Fehlerstromschutzrelais dient es dem zuverlässigen Schutz von Personen vor direktem oder indirektem Kontakt und minimiert gleichzeitig das Risiko von Brandgefahren sowie Schäden an Motoren. Durch die einfache Montage auf der DIN-Schiene lässt sich das Gerät effizient in Schaltschränken integrieren.

Die Funktionsweise basiert auf der kontinuierlichen Messung des Ableitstroms über einen zugehörigen Ringkernwandler. Sobald der individuell eingestellte Schwellenwert überschritten wird, löst das Relais den entsprechenden Leistungsschalter aus, um die Anlage sofort zu sichern. Du profitierst von einer hohen Flexibilität bei der Konfiguration: Die Stromempfindlichkeit lässt sich über neun verschiedene Schwellenwerte im Bereich von 30 mA bis 30 A wählen. Zudem kannst du die Zeitverzögerung mit neun verschiedenen Einstellungen von sofort bis zu 4,5 Sekunden präzise an deine spezifischen Anforderungen anpassen.

Das Gerät ist für eine Betriebsspannung von 12/24 VAC (50/60 Hz) oder 12/48 VDC ausgelegt und kann eine überwachte Spannung im Verteilnetz von bis zu 1000 VAC handhaben. Mit der Schutzart IP40 ist das Relais optimal für den Einsatz in geschützten Umgebungen vorbereitet. Für einen sicheren Betrieb muss das System mit einem kompatiblen Schneider Electric Ringkern- oder Rechtecksensor vom Typ A verbunden werden. Nach der Behebung eines Fehlers ermöglicht ein lokaler manueller Reset die Wiederaufnahme des sicheren Betriebs.
