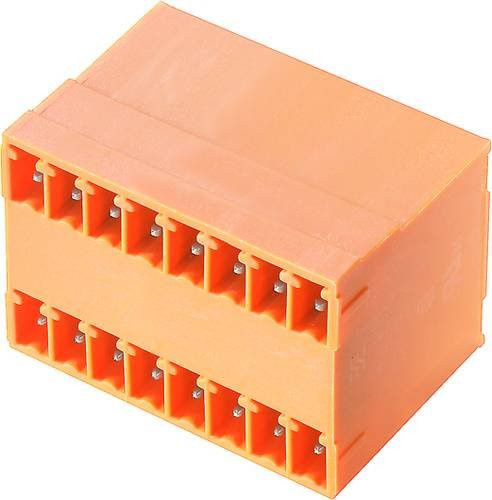

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen im Bereich der Leiterplattenverbindung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt, wodurch du zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang realisieren kannst. Durch das intelligente Design der SCD-Serie optimierst du deine Produktionsabläufe und sparst wertvolle Zeit.

Die technische Konstruktion zeichnet sich durch eine Abgangsrichtung von 90° aus, was eine liegende Montage ermöglicht. Dank der Anschlüsse in einer Ebene ist ein frontplattenschlüssiger Zugang gewährleistet, was die Handhabung und Installation erheblich erleichtert. Mit einem präzisen Raster von 3,81 mm ist dieser Steckverbinder zudem layout-kompatibel zu gängigen Systemen und lässt sich nahtlos in bestehende Architekturen integrieren. Die auffällige orange Farbe sorgt dabei für eine klare visuelle Identifikation auf der Platine.

Für maximale Zuverlässigkeit sorgt der hochwertige Lötanschluss, der mit einer Lötstiftlänge von 3,2 mm und einer verzinnten Oberfläche ausgestattet ist. Die Polzahl von 14 bietet ausreichend Kapazität für komplexe Schaltungen. Zudem ist die Komponente so konzipiert, dass sie ausreichend Platz für Beschriftungen und eine individuelle Kodierung bietet, um Verwechslungen zu vermeiden. Mit einer Spannungsfestigkeit von bis zu 320 V (IEC) und einer Strombelastbarkeit von 17,5 A (IEC) ist dieser Steckverbinder ein robustes Bauteil für deine elektronischen Projekte.
