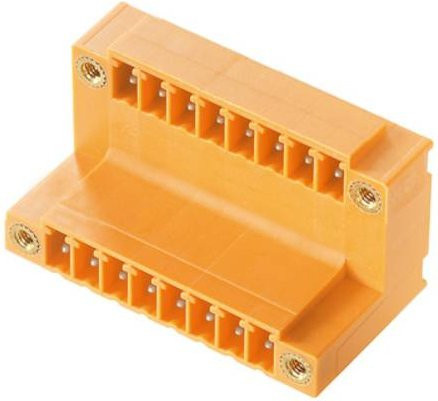

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt und ermöglicht die Nutzung von zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang. Durch das intelligente Design der SCDV-Serie sparst du wertvollen Platz auf deiner Leiterplatte und optimierst gleichzeitig deine Produktionsabläufe.

Die Konstruktion zeichnet sich durch eine Abgangsrichtung von 90° aus, was eine liegende Montage ermöglicht. Dank der Anschlüsse in zwei versetzten Ebenen ist ein freier Zugang zu jeder einzelnen Reihe jederzeit gewährleistet. Mit einer Polzahl von 28 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen. Die orangefarbene Ausführung sorgt nicht nur für eine klare optische Unterscheidung, sondern unterstreicht auch die professionelle Anordnung deiner Komponenten.

Für eine zuverlässige Signalübertragung ist die Stiftleiste mit einem hochwertigen Lötanschluss ausgestattet, wobei die Lötstifte eine Länge von 3,2 mm aufweisen. Die verzinnten Kontakte garantieren eine exzellente Leitfähigkeit und Langlebigkeit. Zudem bietet das Bauteil integrierte Möglichkeiten für die Beschriftung und Kodierung, sodass eine fehlerfreie Zuordnung der Verbindungen in komplexen Schaltungen sichergestellt ist. Mit technischen Spezifikationen wie einer Spannung von bis zu 320 V (IEC) und einer Stromstärke von 17,5 A (IEC) ist dieser Weidmüller Steckverbinder ein robustes Element für deine technische Ausstattung.
